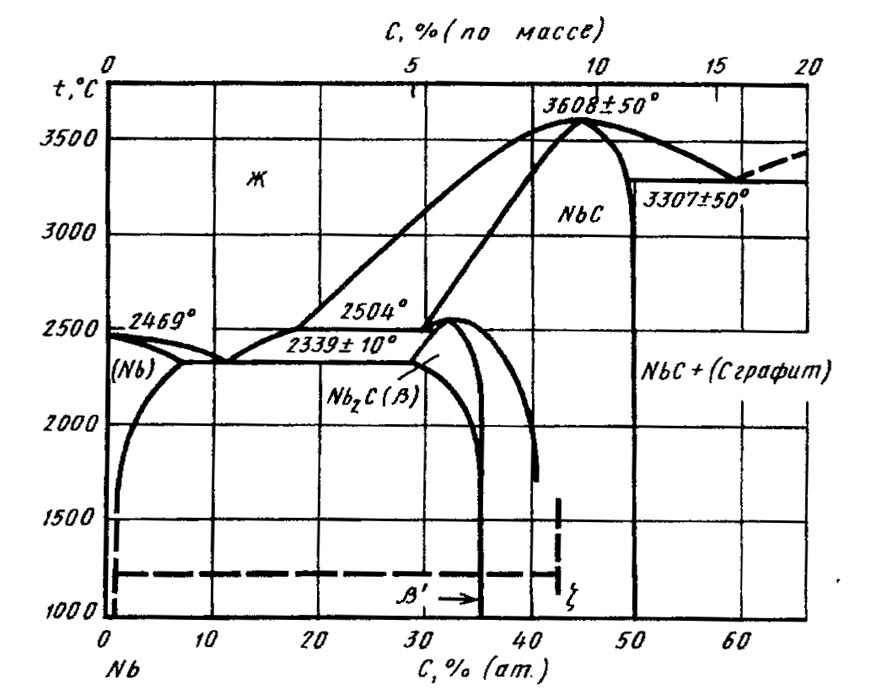

Диаграмма состояния системы углерод-ниобий (C-Nb)

Система характеризуется наличием твердого раствора на основе Nb, двух стабильных промежуточных фаз Nb₂C и NbC. В работе указывается на существование в системе С—Nb метастабильной карбидной фазы Nb₃C₂.

Карбид NbC плавится конгруэнтно при содержании 46,2 % (ат.) С  и температуре 3608±50 ºС . Широкая область гомогенностиNbC суживается при понижении температуры и находится в интервале концентраций -37—49 % (ат.) С при температурах < 3000 ºС, 41-47 % (ат.) С при температурах 1600-2500 ºС [1]. КарбидNbC имеет кубическую структуру типа NaCl (символ Пирсона cFS, пр. гр. Fmbm). С увеличением содержания С параметр решеткиа изменяется от 0,44317 до 0,44690 нм.

Карбид Nb₂C образуется в результате перекристаллизацииNbC - Nb₂C при температуре -2500 °С. По данным большинства исследователей карбидNb₂C образуется по перитектической реакции Ж + NbC↔ Nb₂C при содержании 34,5 % (ат.) С и температуре 3035± 20 °С. Область гомогенностиNb₂C при температуре 2000 °С составляет 30,7—32,4 % (ат.) С . СоединениеNb₂C существует в трех модификациях α, β, γ. αNb₂C имеет упорядоченную ромбическую структуру и стабильно при температуре до 1200 ºС , βNb₂C — упорядоченную гексагональную структуру и существует в интервалетемператур 1200-2500 ºС, γNb₂C — неупорядоченную гексагональную структуру и существует при температурах выше 2500 °С. Параметры решеткиβNb₂C: а = 0,3120-0,3128 нм, с = 0,4957-0,4974 нм и а = 0,3117+0,3127 нм, с - 0,4956 + 0,4974 нм при 2000 °С.



Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
