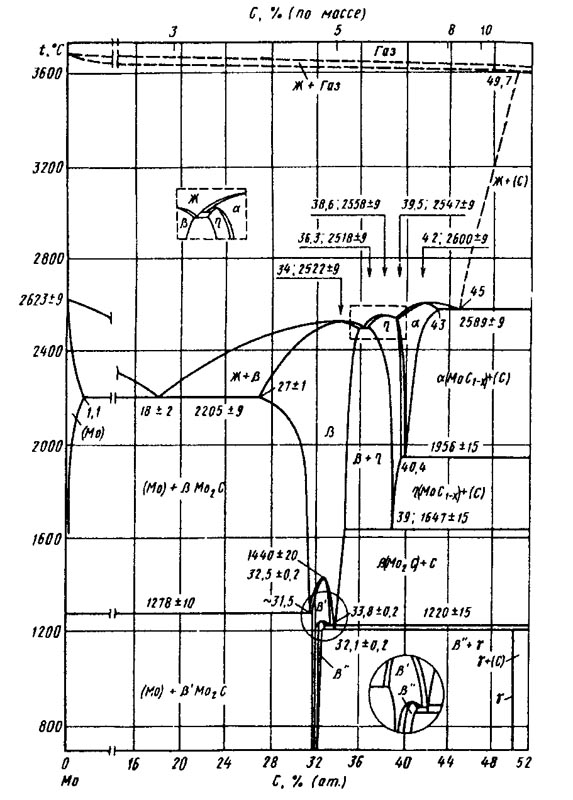

Диаграмма состояния системы углерод-молибден (C-Mo)

Из трех промежуточных фаз β (Мо2С), η и α (МоС1-х), кристаллизующихся конгруэнтно из жидкости при температурах 2522, 2550 и 2600+9 °С, соответственно, αМоС1-х и ηМоС1-х устойчивы при высоких температурах и распадаются по эвтектоидным реакциям при температурах 1956 и 1647±15 °С, соответственно.

В работе [2] предполагается, что фаза η образуется в твердом состоянии из фазы α (см. рис. вставка). Основанием такого предположения является взаимная кубическая ориентация кристаллов фазы η в пределах наследственного зерна после закалки с высоких температур. Упорядочение в ηМоС1-х не обнаружено.

В равновесных условиях карбид Мо2С существует в трех модификациях: β, β', β". Неупорядоченная β-модификация существует при температурах выше 1278 ±10 °С в области (Мо) + Мо2С, при 1440+ 20 ºС в области гомогенности фазы β и 1220±15 ºС на границе насыщения карбида С. Две ромбические упорядоченные модификации β' и β" существуют ниже указанных ранее температур. Упорядоченная на основе искаженной ГПУ металлической подрешетки модификация Мо2С является метастабильной . Методом высокотемпературной нейтронографии  установлено, что βΜο2Св интервале температур 1800—1960 °С в зависимости от состава претерпевает упорядочение β - ε, а при дальнейшем снижении температуры — упорядочение ε - β'. Превращение β - ε — II рода,  а ε - β' — I рода.

Растворимость С в Мо при эвтектической температуре -1,1 % (ат.) .



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
