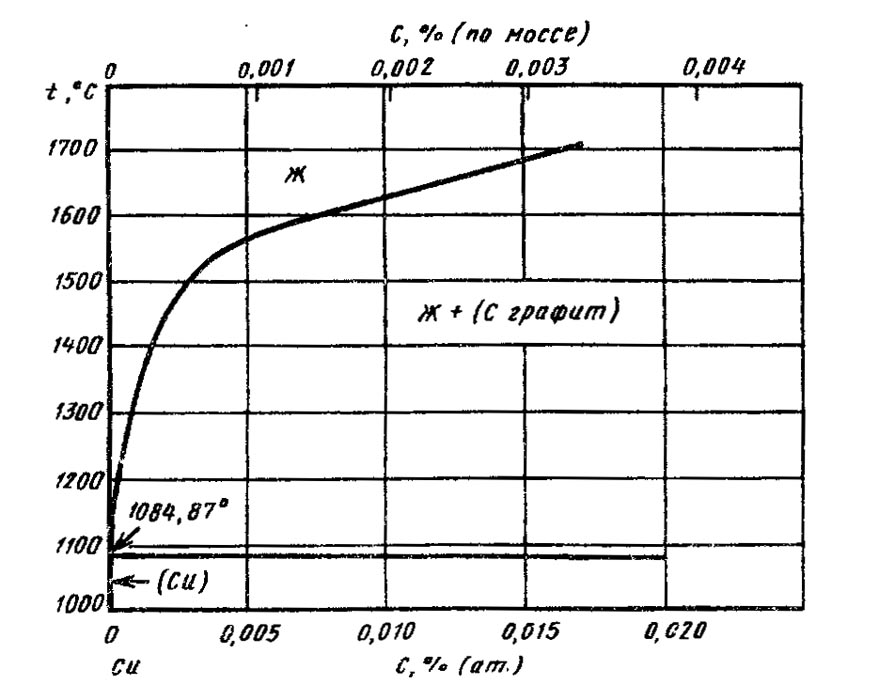

Диаграмма состояния системы углерод-медь (C-Cu)

Медь в твердом и жидком состояниях находится в равновесии с графитом. Карбиды Сu₂С₂ и СuС₂ получены только химическим путем. При температуре плавлениярастворимость С больше в твердой меди, чем в расплаве: 0,03 и 0,0003 % (ат.), соответственно. Расчетным путем получена зависимость растворимости С в расплаве Си от температуры (в К) lgχ = 0,315—8110/T, где χ — атомная доля С. Результаты расчета находятся в хорошем соответствии с экспериментальными данными .



Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
