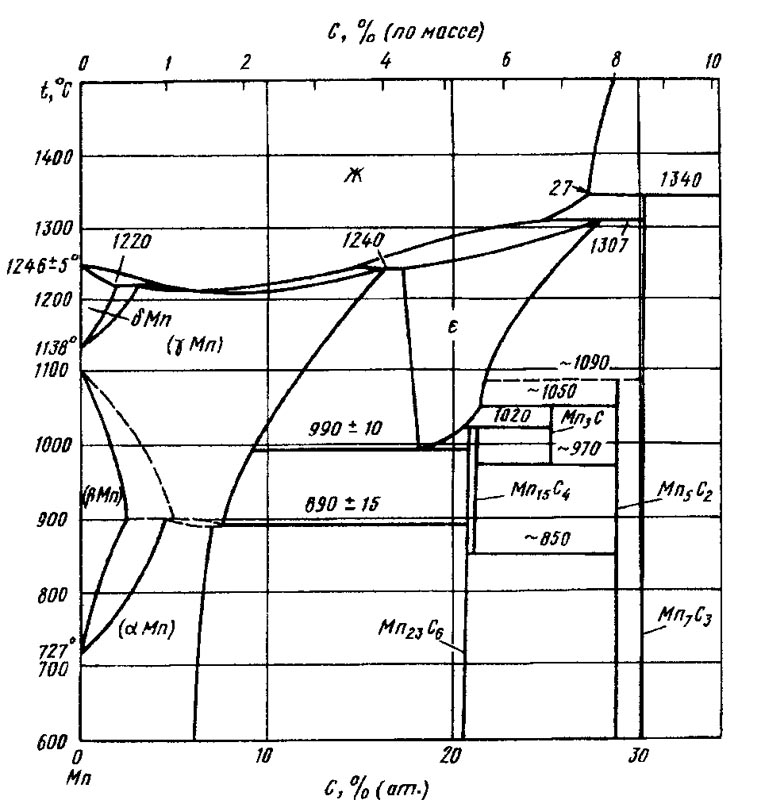

Диаграмма состояния системы углерод-марганец (C-Mn)
Термодинамический
расчет равновесий расплава с графитом, алмазом и карбидом Мn7С3
при давлении до 10 ГПа позволил построить диаграмму состояния Τ—Ρ—X системы С—Μn, которая характеризуется конгруэнтным плавлением Мn7С3
в интервале давлений -3—9 ГПА, переходные точки при температурах 1620 и 945 ºС
. При давлении -5,7 ГПа, температуре 1550 °С и содержании 32 % (ат.) С расплав
находится в равновесии с Мn7С3, графитом и алмазом. Температуры плавления карбида и
двухфазных сплавов с С имеют максимум при давлениях 4,0—4,5 ГПа и температурах
1600— 1650 °С.
Источники:
- Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
- Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
- Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
