Диаграмма состояния системы углерод-кобальт (C-Co)

Диаграмма состояния системы С—Со построена по результатам ДТА, рентгеновского фазового и металлографического анализов и термодинамического расчета.
Система С—Со характеризуется эвтектическим взаимодействием Ж ↔(σСо) + (С) при температуре 1319 °С и содержании 11,9 % (ат.) С . Растворимость Со в С практически отсутствует . Растворимость С в α Со при температуре эвтектики составляет 4,3 % (ат.) С , в εСо при температуре 20 ºС - 0,49 % (ат.) С. С понижает температуру α ↔ ε-перехода Со до 400 °С, а точку Кюри до 1035 °С. При атмосферном давлении температура эвтектики (Со) + алмаз на 90 ºС ниже температуры эвтектики (Со) + графит. Растворимость С в жидком Со возрастает от 12 % (ат.) при температуре 1320 °С до 28 % (ат.) при 2400 °С. На основании экспериментальных наблюдений интенсивного испарения Со в присутствии графита сделан вывод о существовании нонвариантного равновесия газоэвтектического типа при температуре 2415±10 ºС .

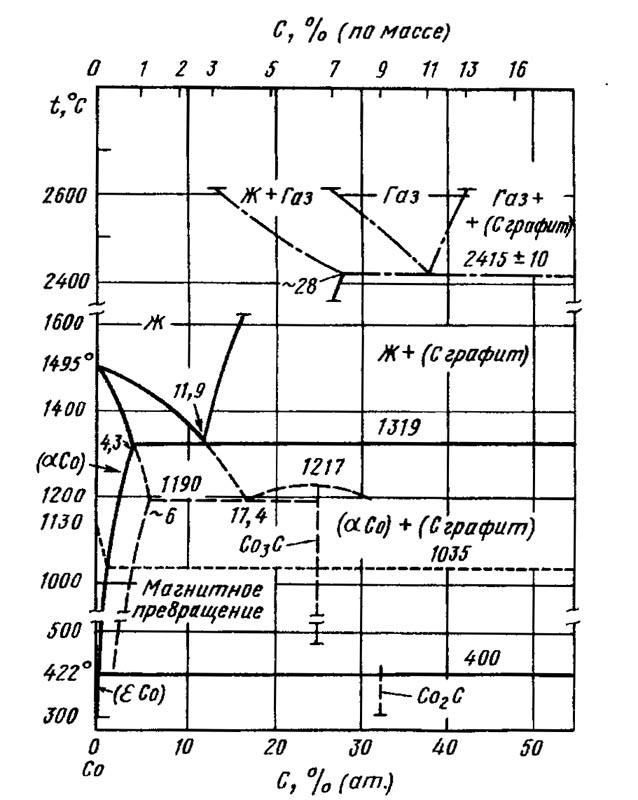

Диаграмма состояния системы углерод-кобальт (C-Co)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
