Диаграмма состояния системы углерод-хром (C-Cr)

Диаграмма состояния С—Сr построена на основании результатов ДТА, микрорентгеноспектрального и рентгенофазового анализов. От диаграмм состояния, опубликованных ранее, эта диаграмма отличается конгруэнтным типом плавления соединения Сr7С3 при температуре 1789 °С и более высокими температурами плавления сплавов.
При исследовании сплавов использовали электролитический Сr. Сплавы выплавляли в дуговой печи.
В системе подтверждено существование соединений Сr23С6, Сr7С3, Сr2С2. соединения Сr23С6, Сr3С2 образуются по перитектическим реакциям:
Ж + Сr7С3 ↔ Сr23С6 при 1612 ±4 °С;
Ж + (С) ↔ Сr3С2 при 1829±4 °С.
Соединение Сr7С3 кристаллизуется конгруэнтно при температуре 1789 °С и содержании 30 ат. % С. Область гомогенности Сr7С3 -28,5—31,5 % (ат.) С. Максимальная растворимость С в Сr равна 1,9 (ат.) % или 0,45 % (по массе). В системе подтверждено существование двух эвтектических равновесий:
Ж ↔ (Сr) + Сr23Сб при 1579 °С и 14 % (ат.) С ;
Ж ↔ Сr7С3 + Сr3С2 при 1742 ºС и 32,6 % (ат.) С .
При сверхбыстром охлаждении в системе обнаружен метастабильный карбид Сr3С .

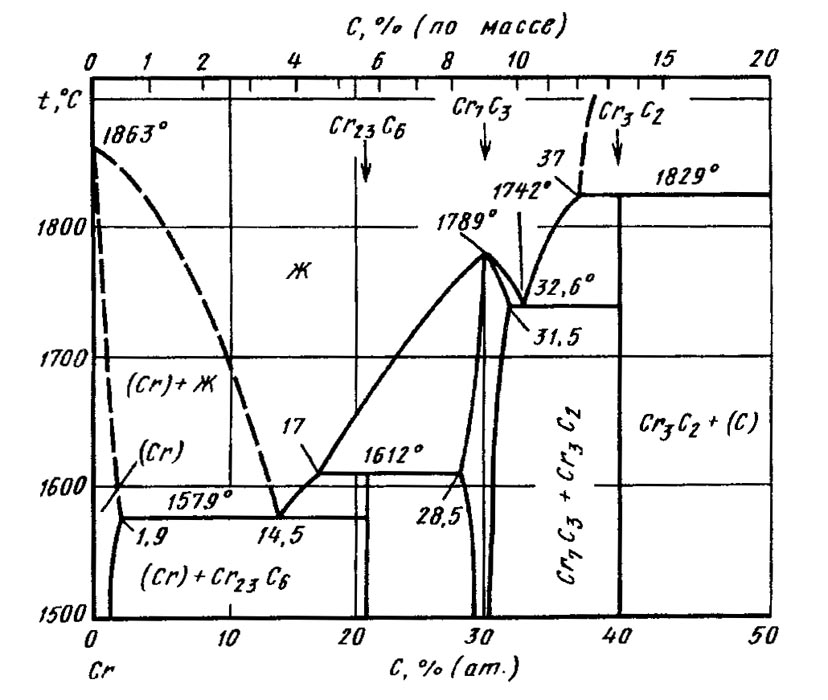

Диаграмма состояния системы углерод-хром (C-Cr)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
