Диаграмма состояния системы цинк – сурьма (Zn-Sb)



Система характеризуется наличием эвтектических превращений со стороны Sb и Zn и образованием соединений в довольно узкой области концентраций: от 50 до 60 % (ат.) Zn. Соединения имеют формулыZnSb, Zn4Sb3 и Zn3Sb2 и претерпевают полиморфные превращения. Наиболее существенные расхождения между результатами работ различных исследований имеют место в области концентраций, в которой образуются эти соединения. Они касаются температур и реакций, по которым они образуются (по перитектическим или непосредственно из расплава), а также реакций в этой части системы в твердом состоянии и диапазонов температур устойчивости фаз. Указанные расхождения в результатах исследований возможно обусловлены склонностью сплавов системы к протеканию метастабильных реакций.

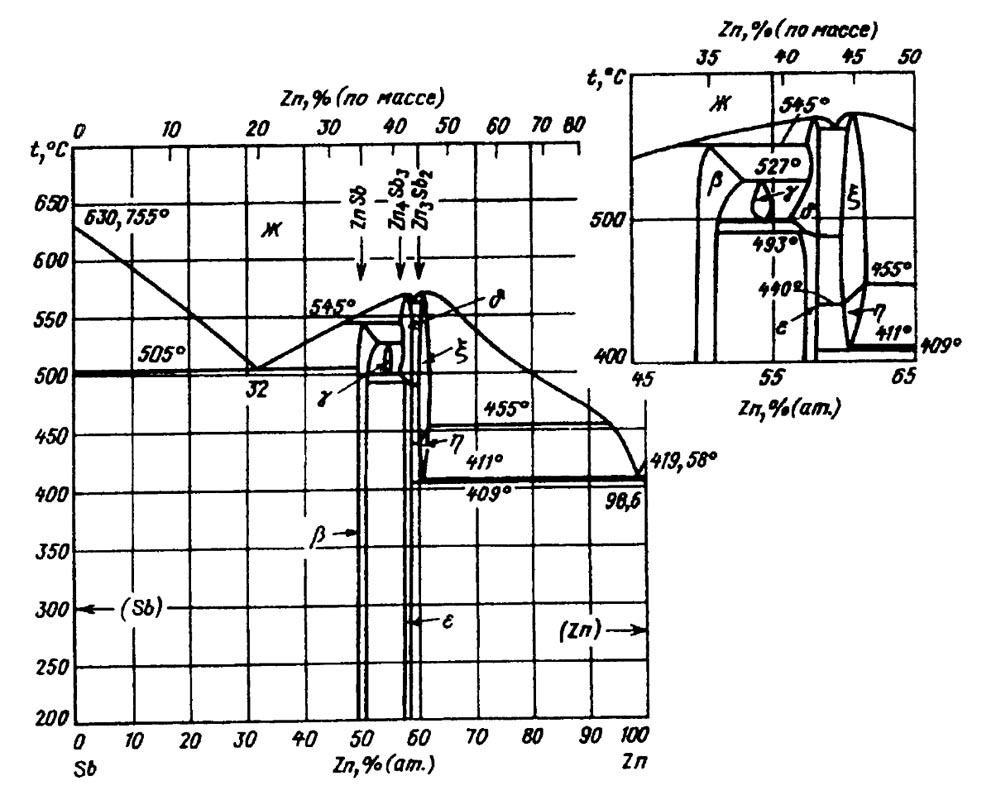

Представленная на рис. диаграмма состоянияSb-Zn построена в основном согласно последним, тщательно выполненным исследованиям . Эти исследования касались части диаграммы в области концентраций, соответствующей образованию соединений в системе (50-65 % (ат.) Zn) . Для построенной диаграммы состояния характерно образование ZnSb (фаза β) по перитектической реакции при 545 °С. Два других соединения: Zn4Sb3 (фаза δ) и Zn3Sb2 (фаза ξ) образуются непосредственно из расплава. СоединениеZnSb не претерпевает полиморфного превращения. СоединениеZn3Sb2 неустойчиво при комнатной температуре и эвтектоидно распадается при 409 °С. Эвтектическое превращение со стороны Zn имеет место при температуре 411 °Сuконцентрации 98,6 % (ат.) Zn(со стороны Sb- при 505 °С и 32 % (ат.) Zn). В системе образуется еще одна промежуточная фаза γ, которую нельзя отнести ни к одному из трех вышеупомянутых соединений. Она образуется перитектоидно при 527 °С и распадается эвтектоидно при 500 °С. Температура полиморфного превращенияZn4Sb3(δ ↔ ε) составляет 493 °С со стороны ZnSb и практически совпадает с температурой этого превращения со стороны Zn3Sb2. Температура полиморфного превращенияZn3Sb2 равна 440 °С со стороны Zn4Sb3 и 455 °С со стороны Zn.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
