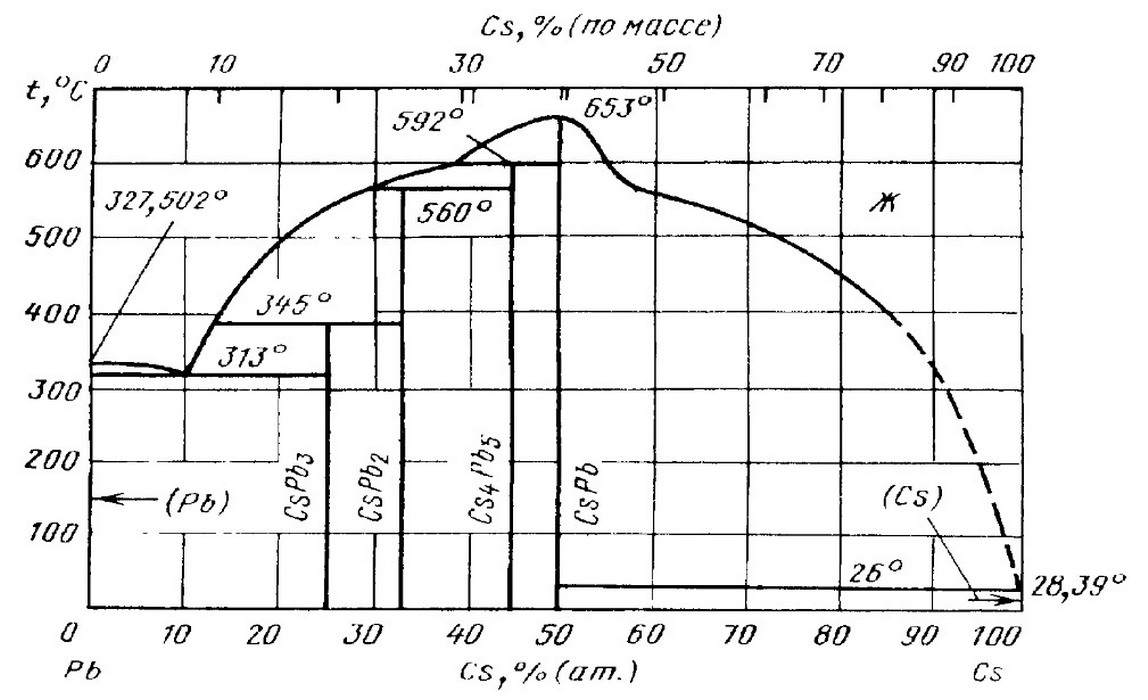

Диаграмма состояния системы цезий-свинец (Cs-Pb)

Диаграмма состояния Cs—Pb изучена методами дифференциального термического и калориметрического анализов . Установлено существование четырех соединений: CsPb, Cs₄Pb₅, CsPb₂, CsPb₃. Из них эквиатомное соединение плавится конгруэнтно при 653 °С, остальные образуются по перитсктическим реакциям: Cs₄Pb₅ при температуре 592 ^СС, CsPb₂ — при 560 °С> CsPb₃ — при 345 °С. В системе кристаллизуются две эвтектики по реакциям:

Ж ↔ (Pb) + CsPb₃ при 313 °С и 10 % (ат.) Cs,

Ж ↔ CsPb + (Cs) при 26 °С и -100 % (ат.) Cs.

Характер кривых ликвидуса в сплавах, богатых Cs, указывает на возможное расслоение расплавов и протекание монотектической реакции. Однако отсутствие области несмешиваемости в жидком состоянии было убедительно показано измерением электросопротивления сплавов.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
