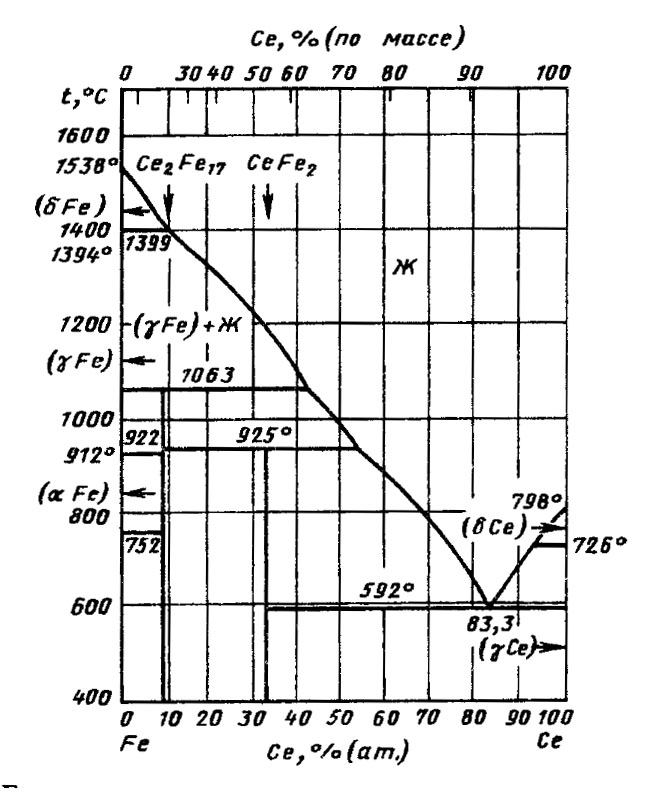

Диаграмма состояния системы церий-железо (Ce-Fe)

В системе существуют два соединенияCeFe₂ и Ce₂Fe₁₇, которые образуются по перитектическим реакциям при температурах 925 и 1063 °С, соответственно. При температуре 592 °С и содержании 83,3 % (ат.) Се образуется эвтектика (Се) + CeFe₂. Легирование железа церием повышает температуруα ↔ γ фазового перехода в Feдо 922 °С. СоединениеCe₂Fe, претерпевает полиморфное превращение при температуре 922—925 °С .

Растворимость Се в Fe составляет менее 0,4 % (по массе) . Растворимость Се в Fe составляет 0,35-0,40 и 0,1 % (по массе) при температурах 600 и 850-900 °С, соответственно. Растворимость Се в γFe равна 0,596 % (по массе) (950 °С), а в αFe -0,673 и 0,439 % (по массе) при температурах 890 и 860 °С, соответственно. Согласно термодинамическим расчетам  растворимость Се в γFe при 1200 °С составляет 0,02 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
