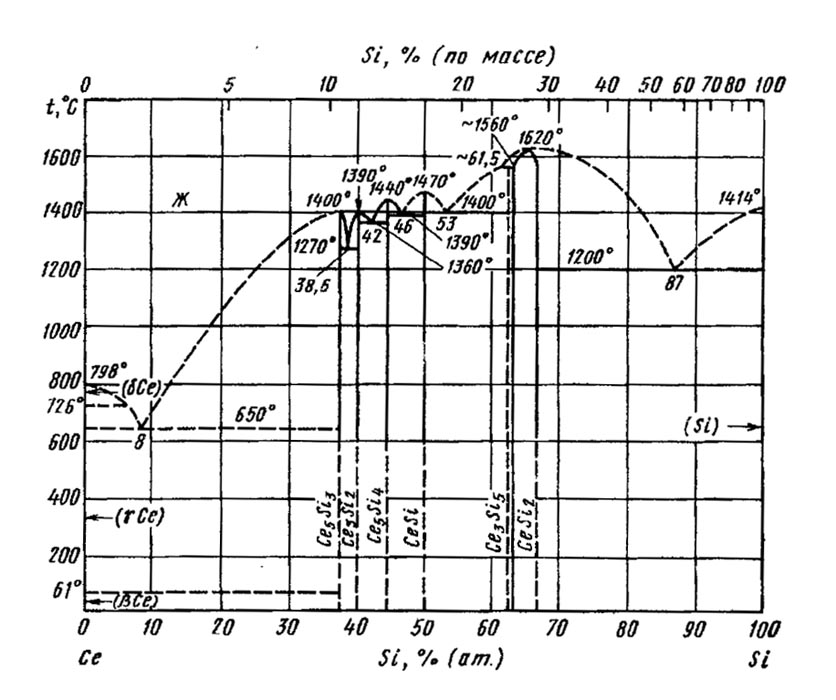

Диаграмма состояния системы церий-кремний (Ce-Si)

В системе обнаружено шесть соединений, из которых Ce₅Si₃, Ce₃Si₂, CeSi₄, CeSiи CeSi₂ плавятся конгруэнтно при температурах 1400, 1390, 1440, 1470 и 1620 °С, соответственно. СоединениеCeSi₂ существует в двух полиморфных модификациях. В некоторых работах предполагают, что низкотемпературная ромбическая модификация CeSi₂ является самостоятельным соединениемCeSi, существующим и при высоких температурах. Согласно работе это Соединение образуется по перитектической реакции Ж + CeSi₂ ↔ Ce₃Si₅ (CeSi₂__x) при температуре 1560 °С и 62,5 % (ат.) Si. Область гомогенности соединенияCcSi₂ лежит в пределах 64,0—66,7 % (ат.) Si. Взаимная растворимость компонентов пренебрежимо мала . ДобавкиSi не влияют на температуру полиморфных превращений в Се.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
