Диаграмма состояния системы титан – вольфрам (Ti-W)

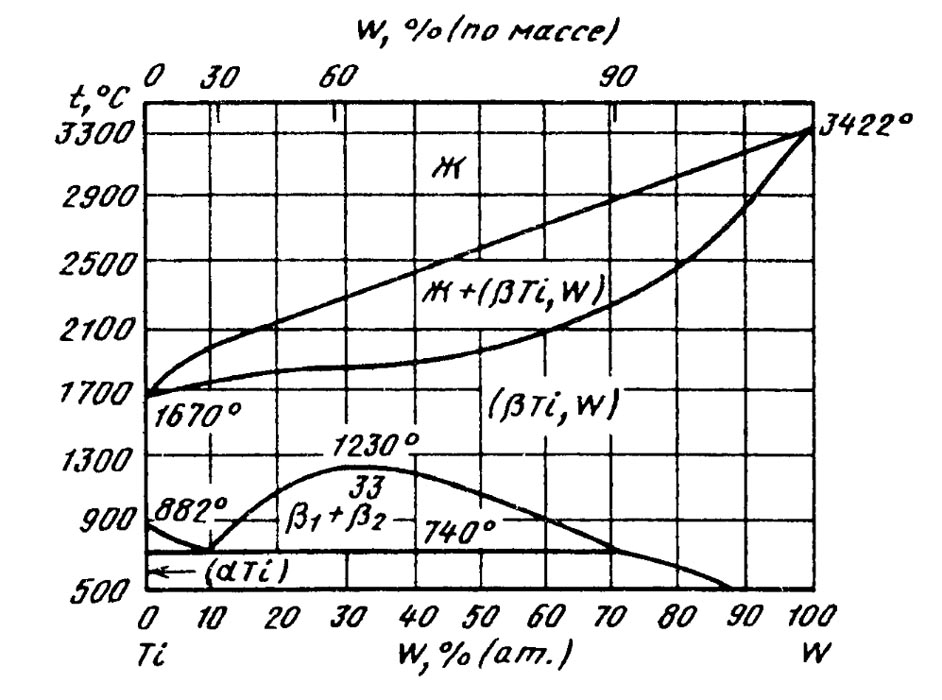

В системе образуется непрерывный ряд твердых растворов между βΤiи W. Температура плавления Tiвозрастает от 1670 до 1800-1900 °С для сплавов с 10-50 % (ат.) W. Введение Wв Tiпонижает температуру его полиморфного превращения  а  β с 882 °С для Tiдо температуры 740 °С, при которой протекает монотектоидное превращение, сопровождающееся расслоением твердого раствора (βΤi, W) на твердые растворы β1 и β2· Критической точке бинодальной кривой соответствуют Температура 1230 °С и содержание 33 % (ат.) W. Концентрация монотектоидной точки соответствует 9 % (ат.) W.
Растворимость Wв (αTi) не превышает 0,2 % (ат.) при температуре монотектоидного превращения. В богатых Tiсплавах, представляющих собой после закалки пересыщенный вольфрамом твердый раствор на основе (βΤ
Диаграмма состояния системы титан – вольфрам (Ti-W)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
