Диаграмма состояния системы титан – свинец (Ti-Pb)

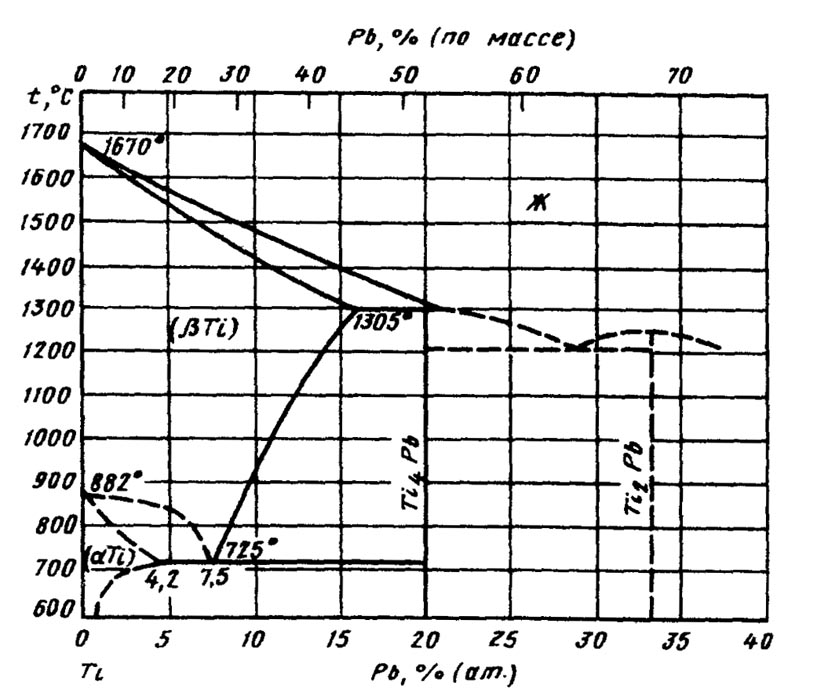

Диаграмма состоянияPb-Tiв пределах концентраций 0-40 % (ат.) Рb приведена на рис. Установлено образование соединенияTi₄Pb, которое кристаллизуется по перитектической реакции при температуре 1305 °С. При температуре 725 °С и концентрации 7,5 % (ат ) Рb происходит эвтектоидный распад(βΤi) на смесь (αTi) + Ti₄Pb. Максимальная растворимость РЬ в (βΤi) при температуре перитектики составляет -16% (ат.), в (αΤi) при температуре эвтектоидного превращения - 4,2 % (ат ). При содержании -33,3 % (ат.) Рb предполагается образование соединенияTi₂Pb, а при -28 % (ат.) РЬ предполагается эвтектическая реакция между соединениямиTi₄Pbи Ti₂Pb.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
