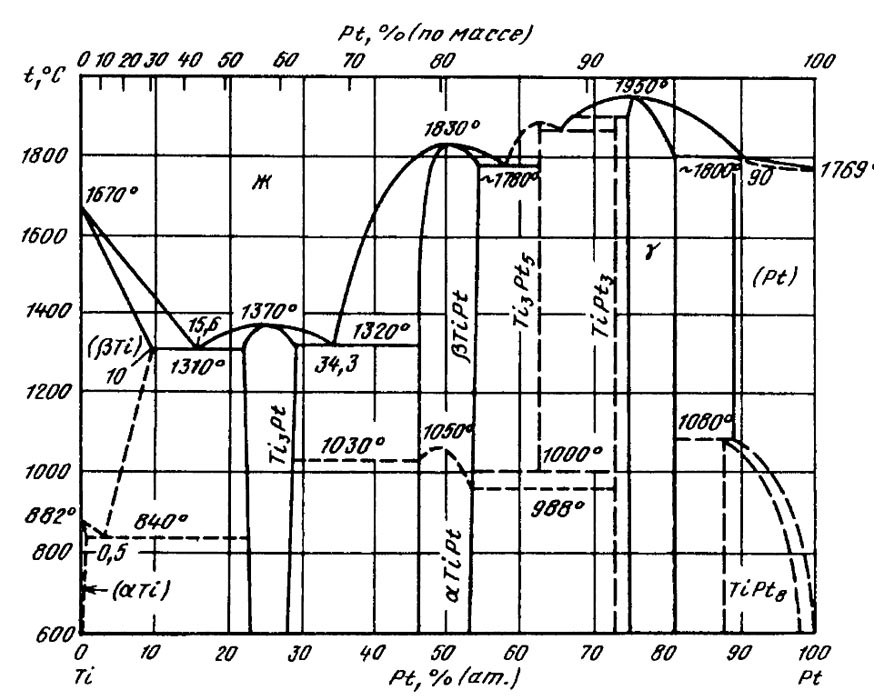

Диаграмма состояния системы титан – платина (Ti-Pt)



В системеTi-Ptотмечается образование большого числа промежуточных фаз, из которых наиболее достоверны TiPt8 (89-98 % (ат.) Pt), фаза γ (75-81 % (ат.) Pt), TiPt3 (<75 % (ат.) Pt), Ti3Pt5 (62,5 % (ат.) Pt), TiPt(46-54 % (ат.) Pt), Ti3Pt(22-29 % (ат.) Pt). Указывается на существование соединенияTiPt2 со структурой типа Ti2Ni, однако есть предположение, что данная структура относится к тройному соединению системыTi-Pt-O.

Соединения фаза γ, Ti3Pt5, TiPtи Ti3Ptкристаллизуются из расплава конгруэнтно при температурах -1950, -1900, 1830 и 1370 °С соответственно; соединениеTiPt3 образуется по перитектической реакции, температура протекания которой требует уточнения. соединениеTiPt8 образуется в твердом состоянии по перитектоидной реакции при температуре 1080 °С. Эквиатомное соединениеTiPtсуществует в двух модификациях, при этом фазовый переход протекает по мартенситному типу.

Максимальная растворимостьTiв (Pt) составляет 10-11 % (ат.) [1], Ptв (βΤ

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
