Диаграмма состояния системы титан – молибден (Ti-Mo)

Диаграмма состояния построена методами микроструктурного, рентгеновского анализов, измерения твердости, удельного электросопротивления и температур плавления сплавов, выплавленных из Мо и иодидного Ti, а также методом исследования диффузионных пар и термодинамического расчета границ фазовых областей.

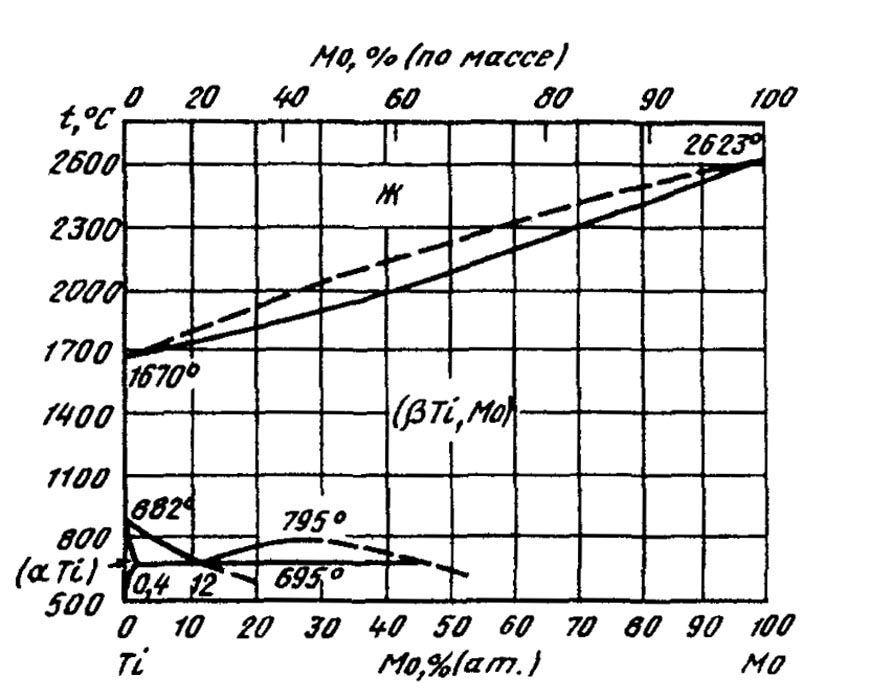

В системе образуется непрерывный ряд твердых растворов между Мо и βΤi, температура плавления монотонно возрастает от 1670 °С для Tiдо 2623 °С для Мо. Введение Мо в Tiпонижает температуру полиморфного α ↔ β превращения Tiот 882 до - 650 °С при -14 % (ат) Τi. Существует область распада твердого раствора(βΤi, Мо) на твердые растворыp₁ и р₂при температуре - 795 °С  и концентрации 20 %  (ат.) Мо], температура монотектоидного превращения 695 °С. Область расслоения асимметрична и сильно смещена в сторону Ti. На основании термодинамических расчетов установлено монотектоидное превращение с симметричной областью расслоения. Растворимость Мо в (αΤi) не превышает 0,4 % (ат.) при температуре монотектоидного превращения.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
