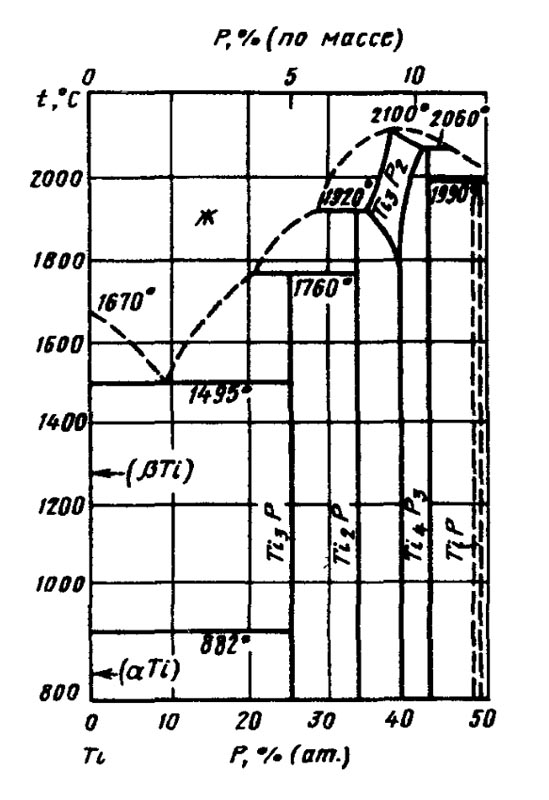

Диаграмма состояния системы титан – фосфор (Ti-P)



В системе установлено образование пяти соединений: Ti3P, Ti2P, Ti3P2, Ti4P3, ΤiΡ

Сплавы изготовлены с использованием лигатурыTi- 45 % (ат.) Р. Лигатура получена прямым взаимодействием Tiи Ρ в герметическом водоохлаждаемом реакторе в атмосфере Аr. Сплавы из иодидного Tiи лигатуры изготовлены в дуговой печи в атмосфере Аr. Исследование выполнено методами термического и рентгеновского анализов.

Соединение Ti3P2 плавится конгруэнтно при температуре 2100 °С, соединенияTi3P, Ti3P2, Ti4P3 и TiPобразуются по перитектическим реакциям при температурах 1760, 1920, 2060, 1990 °С соответственно. РастворимостьΡ в (βΤi) при 1495 °С не превышает 0,2 % (ат.), снижаясь до 0,08 % (ат.) при температуре 1300 °С.

При температуре 1495 °С и содержании 9,5 % (ат.) Ρ кристаллизуется эвтектика. При температуре 882 °С осуществляется эвтектоидное превращение(βΤi) ↔ (αTi) + Ti3P.

Соединение Ti3Pимеет тетрагональную решетку с параметрамиа = = 0,928 нм, с - 0,499 нм. СоединениеTi2Pобладает гексагональной структурой с параметрамиа - 0,6715 нм, с = 0,3462 нм. СоединениеTi3P2 обладает тетрагональной структурой с параметрами решеткиа -= 0,7483 нм, с = 1,0495 нм. СоединениеTi4P3 имеет кубическую решетку с параметрома = 0,7428 нм.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
