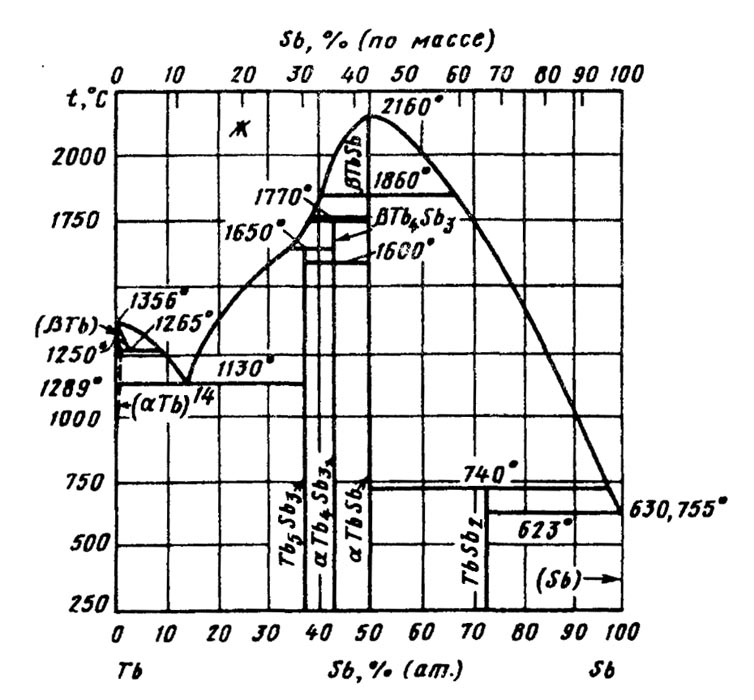

Диаграмма состояния системы сурьма-тербий (Sb-Tb)

В системе имеют место две эвтектики: при температуре 1130 °С и содержании 14 % (ат.) Sb и температуре 623 °С и содержании более 99 % (ат.) Sb. В системе обнаружено четыре соединения: Tb₅Sb₃ (37,5 % (ат.) Sb), Tb₄Sb₃ (42,86 % (ат.) Sb), TbSb(50 % (ат.) Sb) и TbSb₂ (66,67 % (ат.) Sb). СоединенияTb₅Sb₃, Tb₄Sb₃ и TbSb₂ образуются по перитектическим реакциям при температурах 1650, 1770 и 740 °С соответственно. СоединениеTbSb плавится конгруэнтно при температуре 2160 °С. СоединенияTb₄Sb₃ и TbSbсуществуют в двух модификациях. Температуры полиморфных превращений соответственно равны 1600 и 1860 °С

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
