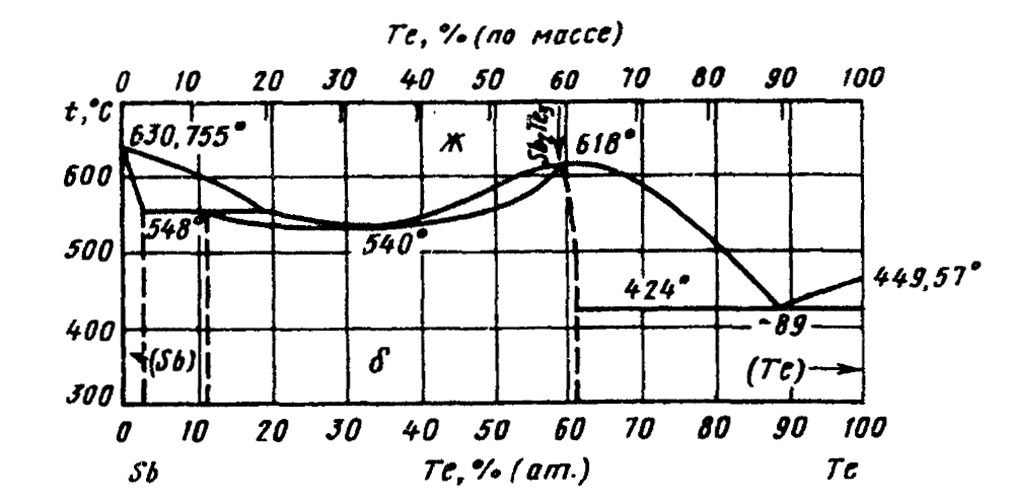

Диаграмма состояния системы сурьма-теллур (Sb-Te)

В сплавах системы имеет место перитектическое превращение при температуре 548 °С и эвтектическое при температуре 424 °С и концентрации 89 % (ат.) Те. СоединениеSb₂Te₃, обнаруженное в данной системе, плавится конгруэнтно при 618 °С. По данным других работ температура его плавления составляет 616 °С .

Соединение Sb₂Te₃ имеет кристаллическую структуру типа Bi₂Te₃

(символ Пирсона hR5, пр.гр. R3m), параметры решетки: а = 0,4264 нм, с = 3,042 нм [4]; а = 0,4273 нм, с = 2,9445 нм при концентрации 33,3 % (ат.) Те и а = 0,4264 нм, с = 3,0428 нм при концентрации 60,0 % (ат.) Те .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
