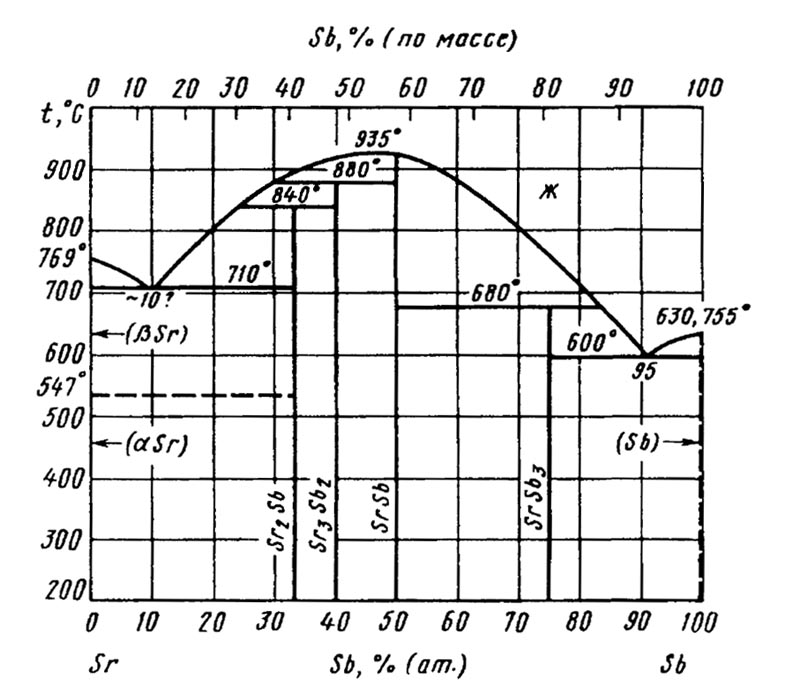

Диаграмма состояния системы сурьма-стронций (Sb-Sr)

На основании исследований металлографическим методом путем построения кривых зависимости плотности от состава и методом термического анализа установлено образование четырех соединений: SrSb₃, SrSb, Sr₃Sb₂ и Sr₂Sb. СоединениеSrSbплавится конгруэнтно, остальные соединения - по перитектическим реакциям. Со стороны Sbв системе протекает эвтектическое превращение при температуре 600 °С и концентрации 5 % (ат.) Sr. Со стороны Sr также имеет место эвтектическое превращение. Оно протекает при 710 °С. Эвтектическая точка, согласно представленной диаграмме, находится около 10 % (ат.) Sb. Предельная растворимостьSrв (Sb) и Sbв (pSr) при температурах нонвариантных превращений составляет - 2 % (ат.) (1,4 % (по массе)) и 3,7 % (ат.) (5,1 % (по массе)) соответственно.

Кристаллическая структура известна только для одного из соединений - Sr₂Sb(символ Пирсона //12, пр.гр. 14/ттт), параметры решеткиа = = 0,500 нм,с= 1,741 нм.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
