Диаграмма состояния системы сурьма-самарий (Sb-Sm)

Диаграмма состояния Sb-Sm исследовалась методами дифференциального термического, микроструктурного и рентгеновского анализов. Сплавы готовили нагревом смесей компонентов в танталовых тиглях, заваренных электрической дугой в атмосфере аргона. Для приготовления сплавов использовали Sb чистотой 99,99 % (по массе) и Sm чистотой 99,9 % (по массе).

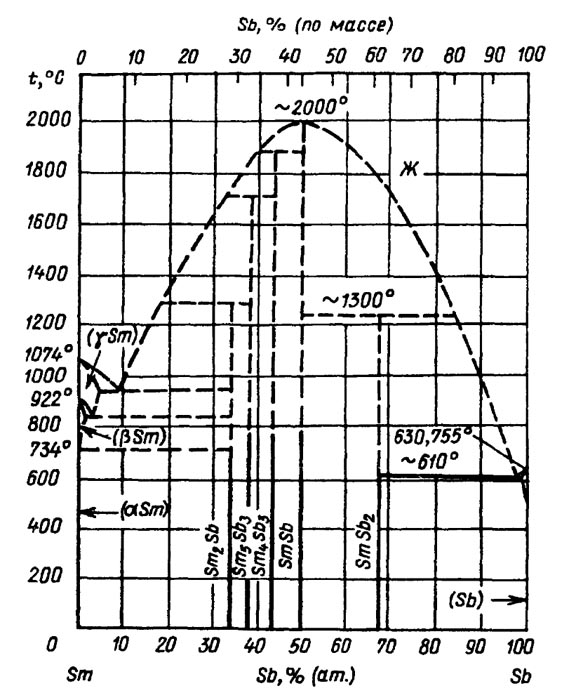

Вблизи точки плавления Sb обнаружена эвтектика при температуре 610 °С. В сплавах системы найдено пять соединений: Sm2Sb, Sm5Sb3, Sm4Sb3, SmSbи SmSb2. Соединения Sm2Sb, Sm5Sb3, Sm4Sb3 и SmSb2 образуются по перитектическим реакциям. Температура перитектического превращения с образованием Соединения SmSb2 составляет -1300 °С. Соединение SmSb плавится конгруэнтно при температуре -2000 °С.

Диаграмма состояния системы сурьма-самарий (Sb-Sm)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
