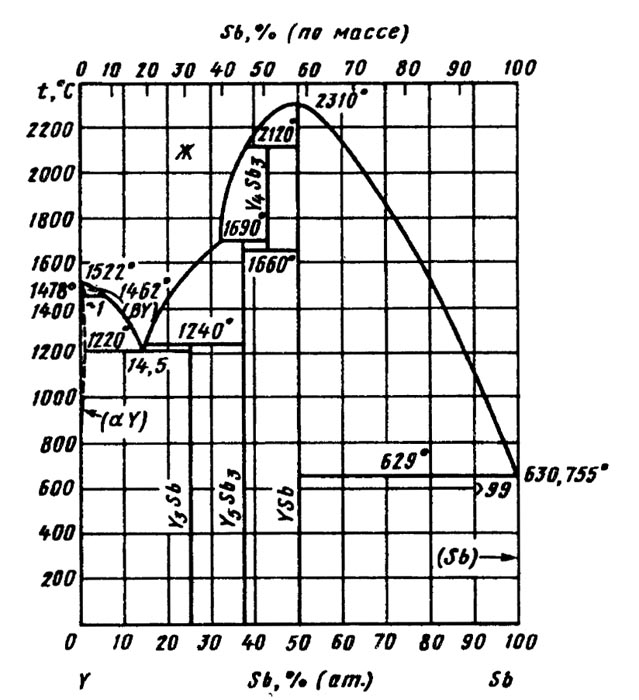

Диаграмма состояния системы сурьма-иттрий (Sb-Y)

Исследование проведено с использованием термического, рентгеновского и микроструктурного методов анализа.

Температура полиморфного превращенияα - β чистого Υ при добавлении Sbснижается на 16 °С. Sb растворяется в Υ незначительно. Эвтектика существует при концентрации 14,5 % (ат.) Sbи температуре 1220 °С. Добавление Υ понижает температуру плавленияSb. При температуре 629 °С имеет место эвтектическая реакция.

В системе обнаружено четыре соединения. Фаза YSb плавится конгруэнтно при 2310 °С, остальные образуются по перитектическим реакциям соответственно при 1240 °С (Y₃Sb), 1690 °С (Y₅Sb₃) и 2120 °С (Y₄Sb₃). Фаза Y₄Sb₃эвтектоидно распадается при 1660 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
