Диаграмма состояния системы серебро – углерод (Ag-C)

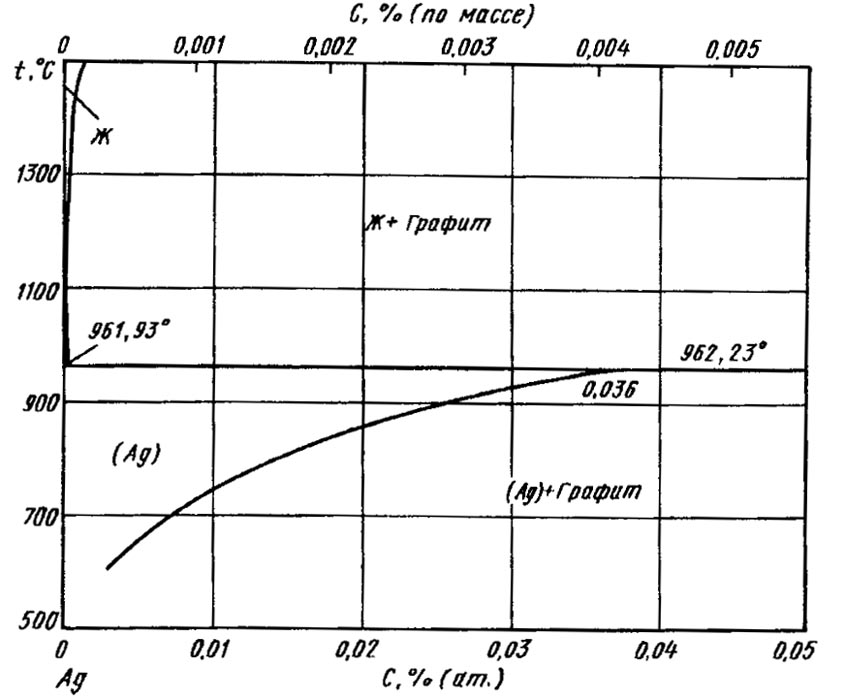

В системе имеет место перитектическое превращение Ж + С ↔ (Ag) при температуре 962,23 °С. Растворимость С в (Ag) при перитектической температуре составляет 0,036 % (ат.) [0,004 % (по массе)]. Растворимость С в (Ag) в интервале температур 780—961 °С может быть описана уравнениемlgχ = 1,25—3317/T, а Растворимость графита в расплавеAg— уравнениемlgχ = —19500/ Τ + 6,1, где χ — атомная доля С, Τ — температура, К. Экстраполированное значение растворимости графита в расплавеAgпри температуре, близкой к температуре плавленияAg, составляет <10~7 % (ат.) С. Растворимость С в расплавеAgсоставляет 0,0012; 0,0025 и 0,0022 % (по массе) при температурах 1660, 1735 и 1940 °С, соответственно, а Растворимость С (в виде графита) в (Ag) равна 0,026—0,04 % (по массе).

В системе рентгеновским методом идентифицировано образование шести соединений: Ag7Ca2, Ag8Ca3, Ag2Ca, AgCa(существует в двух кристаллических формахα и β), Ag3Ca5 и AgCa3. Кроме того, предполагается, что в системе существуют еще два соединенияAg9Ca2 и Ag4, Са5д, структуры которых не идентифицированы .

Соединения плавятся конгруэнтно: Ag7Ca2 [22,2 % (ат.) Са] при 731 °С , AgCa[50 % (ат.) Са] при 666,6 °С и AgCa3 [75 % (ат.) Са] при -490 °С . СоединениеAgCa3 образуется по перитектической реакции из расплава и Ag3Ca5 при температуре 475 °С и возможно существование области гомогенности соединенияAgCa3 в интервале составов 75,0— 76,25 % (ат.) Са.

По перитектическим реакциям образуются соединенияAg9Ca2 [18,2 % (ат.) Са] при 687 С, Ag2Ca[33,3 % (ат.) Са] при 597 °С и Ag3Ca5 [62,5 % (ат.) Са] при 555 °С или 560 С. По мнению авторов работы [6] не исключено также, что Ag2Caплавится конгруэнтно и дает эвтектику с Ag7Ca2 при температуре 597 °С и содержании 33 % (ат.) Са.

Соединение Ag8Ca3 [27,27 % (ат.) Са], по-видимому, образуется в результате эвтектоидного превращения при температурах ниже

597С ; СоединениеAg41Ca59, приблизительно содержащее 59,0 (ат.) Са, образуется по перитектоидной реакции при температуре

598°С . Оно не стабильно при температурах ниже 555 С.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
