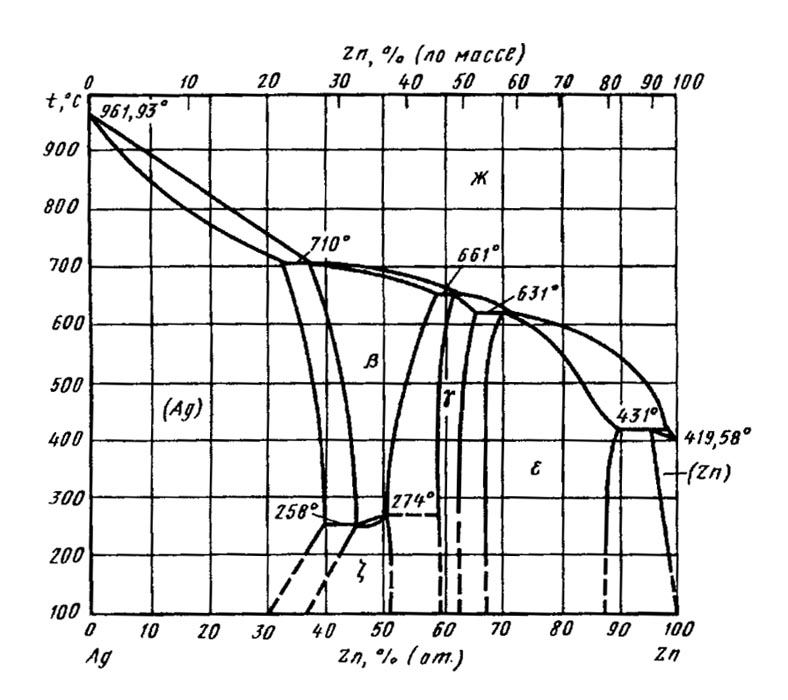

Диаграмма состояния системы серебро – цинк (Ag-Zn)

Металлы неограниченно растворяются друг в друге в жидком состоянии, образуют ограниченные области твердых растворов друг в друге (Ag) и (Ζn) и три промежуточные фазы β, γ, ε. Фаза β образуется по перитектической реакции Ж + (Ag) ↔ β при температуре 710 °С и содержании 36,7 % (ат.) [26,0 % (по массе)] Ζn и обладает большой областью гомогенности, которая расположена в интервале концентраций 36,7—58,6 % (ат.) Ζn при температурах 710-661 °С и 45,6-50,4 % (ат.) Ζn при температурах 258-274 ºС, соответственно. При температурах 258—274 °С в β-фазе протекает превращение β ↔ ζ . При закалке из β-области в сплавах образуется метастабильная β'-фаза с упорядоченной ОЦК структурой . После холодной деформации β'-фаза превращается в ζ-фазу с гексагональной структурой, а после холодной деформации и старения при 20 °С ζ-фаза превращается в β'-фазу.

Фаза γ (Ag₅Zn₈) образуется по перитектической реакции Ж + β ↔ γ при температуре 661 °С и содержании 61,0 (ат.) [48,7 % (по массе)] Ζn, имеет интервал гомогенности 61,0—64,0 % (ат.) Ζη при температурах 661—631 °С и58,5—62,7 % (ат.) Ζnпри температуре 274 ºС.

В системе имеет также место перитектическое превращение Ж + ε (Ζn) при температуре 431 °С и содержании 95,0 % (ат.) [92 % (по массе)] Ζn. При температуре 710 ºС в Agрастворяется 32,1 % (ат.) Ζn, при температуре 258 °С - 40,2 % (ат.) Ζn. Растворимость Agв (Ζn) уменьшается от 5,0 % (ат.) Agпри 431 ºС до 10 % (ат.) Ag при 150 ºС.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
