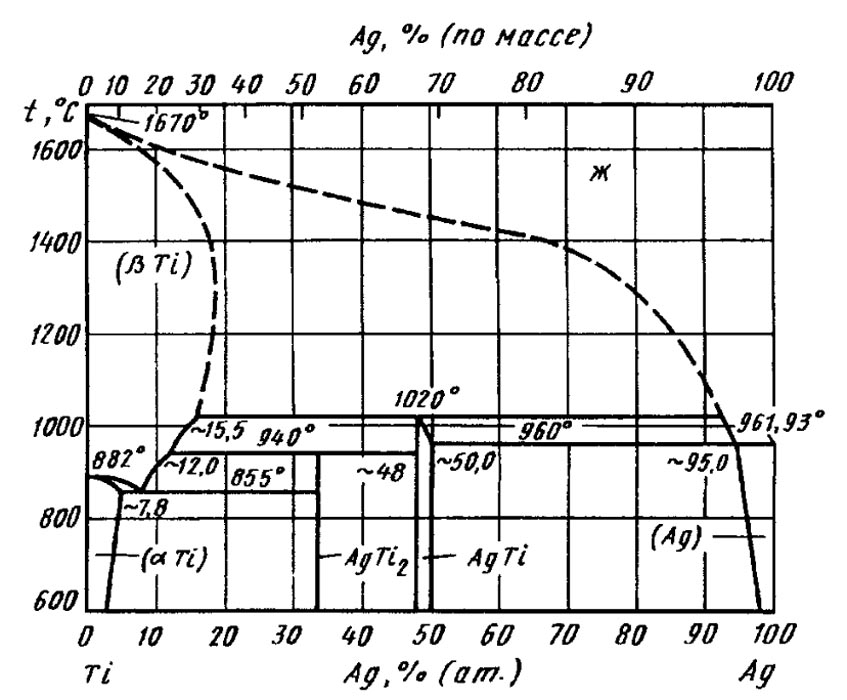

Диаграмма состояния системы серебро – титан (Ag-Ti)

В системе надежно идентифицировано образование твердых растворов на основе исходных компонентов (Ag), (αΤi), (βΤi) и двух соединений AgTiи Ag2Ti, образующихся по перитектическим реакциям. Соединение AgTiобразуется при температуре 1020+5 ºС и содержанием Ag~ 48 % (ат.) из расплава с <94,0 % (ат.) Ag[1, 4] и (βΤi) с -15,5 % (ат.) Ag. Соединение AgTi имеет область гомогенности -48,0—50 % (ат.) или -65,0—67 (по массе) Agпри 940— 960 °С. Соединение AgTi2 образуется по перитектоидной реакции из (βΤi), содержащего -12,0 % (ат.) Agи AgTiс -48,0 % (ат.) Agпри температуре 940 °С.
Эвтектоидное превращение (βΤi) * (αΤi) + AgTi2 имеет место при температуре 855 °С и содержании Ag- 7,7 % (ат.).
Со стороны Ag имеет место эвтектическое превращение при температуре 960 °С. Эвтектика содержит -95,0 % (ат.) Ag.
Растворимость Ag в (βΤi) составляет 16,3 % (ат.) Ag или 15,0 % (ат.) при температуре 1020 ºС, -12,0 % (ат.) при температуре 940 °С. Растворимость Tiв (Ag) оценена как -5,0 % (ат.).
Кристаллическая структура AgTi2 тетрагональная типа MoSi2 (символ Пирсона U6, пр. гр. 14/ттт) с параметрами решетки а = 0,295, с = 1,185 нм [6]; AgTiимеет тетрагональную структуру типа γΤiΟ2 (символ Пирсона tP4, ) с параметрами решетки а = 0,290, с = 0,814 нм.


Диаграмма состояния системы серебро – титан (Ag-Ti)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
