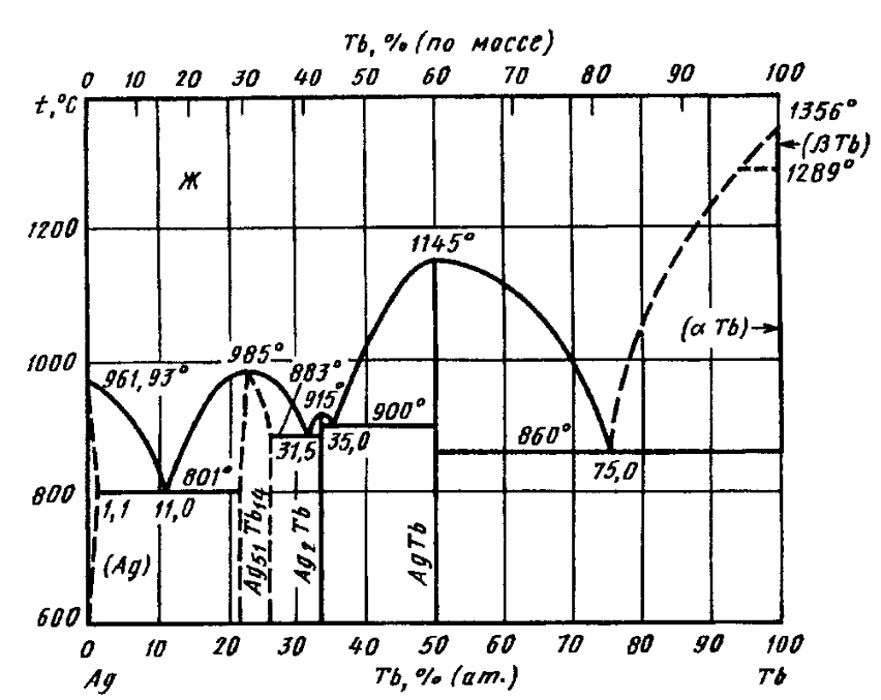

Диаграмма состояния системы серебро – тербий (Ag-Tb)

В системе образуются твердые растворы на основе компонентов (Ag) и (Тb) и три интерметаллических соединенияAg₅₁Tb₁₄, Ag₂Tbи AgTb, плавящихся конгруэнтно при температурах 985, 915 и 1145 ºС, соответственно. СоединениеAg₅₁Tb₁₄ имеет область гомогенности, которая лежит в пределах 21,5—25,5 % (ат.) Tb. В системе протекают четыре эвтектические реакции: Ж ↔ (Ag) + Ag₅₁Tb₁₄ при температуре 801 °С или 805 ºСи содержании 11,0 % (ат.) Тb; Ж ↔ Ag₅₁Tb₁₄ + Ag₂Tbпри 885 ºС и 31,5 % (ат.) Тb; Ж ↔Ag₂Tb+ AgTbпри 900 °С и 35,0 % (ат.) Тb; Ж - AgTb+ (σТЬ) при 860 ºС и 75,0 % (ат.) Тb.

Максимальная растворимость Тb в (Ag) составляет 1,12 % (ат.); растворимостьAgв (Тb) пренебрежимо мала и, по-видимому, не влияет на температуру полиморфного превращения Тb.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
