Диаграмма состояния системы серебро – сурьма (Ag-Sb)

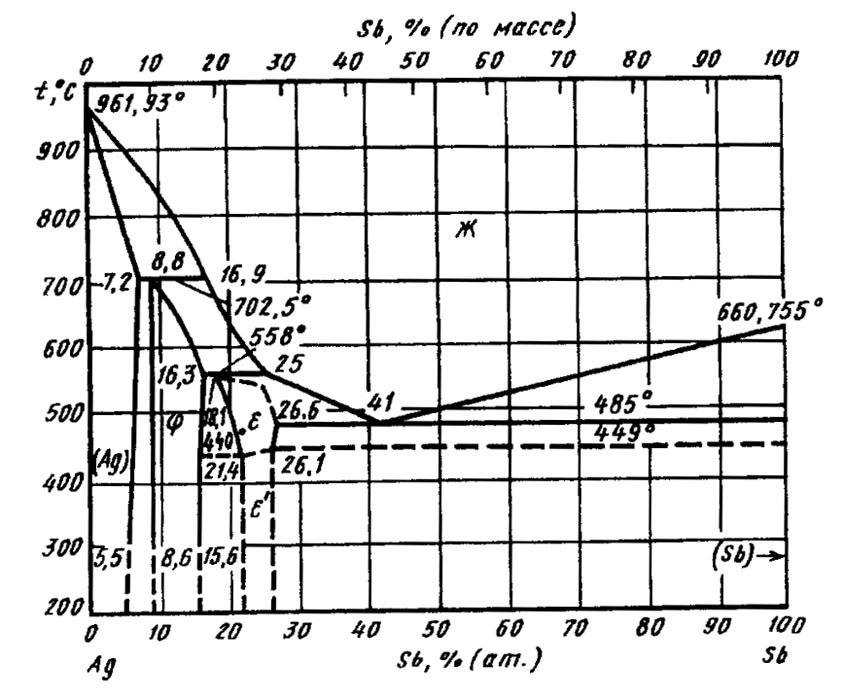

Диаграмма состояния Ag—Sbхарактеризуется образованием твердого раствора Sbв Ag, ζ-, ε-, ε'-фаз и твердого раствора Agв Sb. Фазы ζ и ε образуются по перитектическим реакциям при температурах 702,5 и 558 °С, соответственно. В интервале температур 440—449 °С происходит процесс упорядочения в фазе ε. При температуре 485 °С и содержании 41 % (ат.) Sbв системе проходит эвтектическая кристаллизация. Растворимость Sbв Agсоставляет 7,2 % (ат.) при температуре 702,5 °С и 5,5 % (ат.) при температуре 300 °С, а растворимость Agв Sbпредельно мала. Параметры решетки α-фазы изменяются от а= 0,40923 нм до 0,41229 нм при содержании в сплавах Sbот 1,14 до 6,15 % (ат.) при использовании Sbчистотой 99,99 % (по массе). Фаза ζ является электронным соединением с электронной концентрацией 3:2. Параметры решетки ζ-фазы с гексагональной структурой  составляют а - 0,29276 нм, с- 0,47831 нм, с/а= 1,6338 при содержании 9,2 % (ат.) Sbи а = 0,29681 нм, с = 0,48003 нм, с/а = 1,6173 при содержании 16,0 % (ат) Sb.

Фазы ε и ε' являются электронными соединениями с электронной концентрацией 7:4. Фаза ε состава Ag₃Sbимеет орторомбическую структуру типа βΟι,Τ

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
