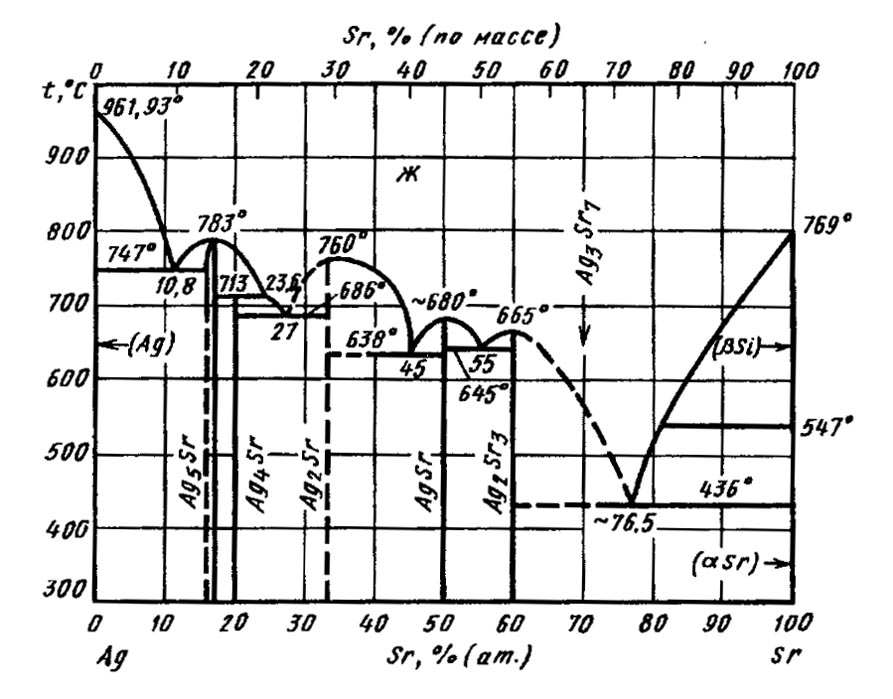

Диаграмма состояния системы серебро – стронций (Ag-Sr)

В системеAg—Sr образуются твердые растворы на основе исходных компонентов (Ag) и (Sr) и пять соединений. СоединенияAg₅Sr, Ag₂Sr, AgSrи Ag₂Sr₃ плавятся конгруэнтно при температурах 783, 760, 680 и 665 °С, соответственно, Ag₄Sr образуется по перитектической реакции при температуре 713 °С из расплава и Ag₅Sr. Ширина области гомогенностиAg₅Srсоставляет 1,4 % (ат.). В этой системе имеется пять эвтектических превращений: между (Ag) и Ag₅Sr при содержании 10,8 % (ат.) Sr и температуре 747 °С; между Ag₄Sr и Ag₂Srпри 27 % (ат.) Sr и 686 °С; между Ag₂Srи AgSr при 45 % (ат.) Srи 638 °С; между AgSrи Ag₂Sr₃ при 55 % (ат.) Srи 645 °С; между Ag₂Sr₃ и (Sr) при -76,5 % (ат.) Sr и 436 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
