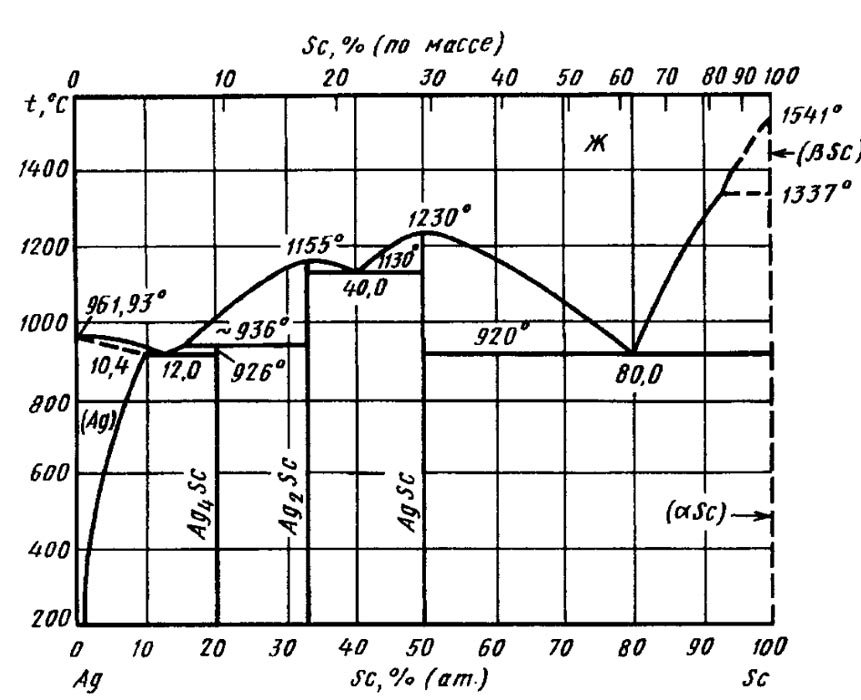

Диаграмма состояния системы серебро – скандий (Ag-Sc)

В системе образуются твердые растворы на основе (Ag) и (Sc) и три соединенияAg4Sc, Ag2Sc и AgSc.

Соединения Ag2Scи AgSc плавятся конгруэнтно при температурах 1155 и 1230 °С, соответственно. СоединениеAg4Sc обрузется по перитектической реакции из расплава и Ag2Scпри температуре -936 ºС. В системе образуются три эвтектики: Ж ↔(Ag) + Ag4Sc при температуре 926 ºС и содержании -12 % (ат.) [5,4 % (по массе)] Sc; Ж - Ag2Sc+ AgSc при 1130 ºС и 40,0 % (ат.) [22 % (по массе)] Sc; Ж ↔ AgSc+ (Sc) при 920 °С и 80 % (ат.) [63 % (по массе)] Sc.

Богатая Sc часть диаграммы состояния (более 95 % (ат.) Sc) в области ликвидуса представлена на рисунке штриховой линией.

Максимальная растворимостьScв (Ag) 3,4—3,5 % (ат.) при температуре эвтектики 910 ºС, растворимостьScв (Ag) достигает 10,4 % (ат.) при температуре эвтектики 926 °С. Информация о растворимостиAgв (Sc) и о влиянии добавок Agна α # β-превращение Scотсутствует.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
