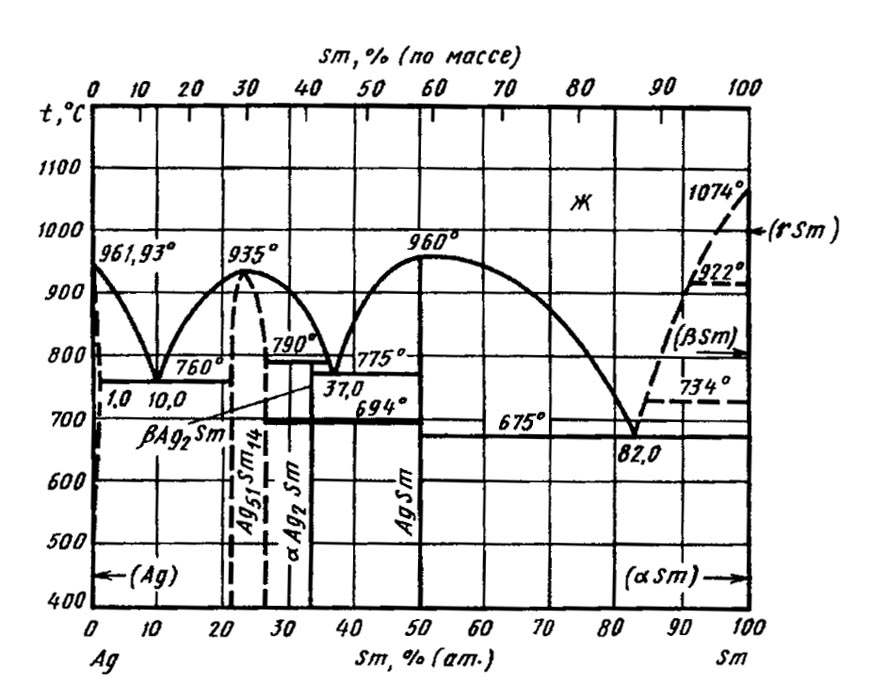

Диаграмма состояния системы серебро – самарий (Ag-Sm)

Подтверждено образование конгруэнтно плавящихся соединенийAg₃Sm и AgSm с температурами плавления 935 и 960 °С, соответственно. Найдено также соединениеAg₂Sm, образующееся по перитектической реакции между Ag₃Smи расплавом при температуре 790 ºС.

В системе обнаружено наличие трех эвтектических превращений: Ж ↔ (Ag) + Ag₃Sm при 760 ºС и 10 % (ат.) Sm; Ж ↔ pAg₂Sm+ AgSmпри 775 °С и 37 % (ат.) Sm; Ж ↔AgSm+ (aSm) при 675 °С и 82 % (ат.) Sm. Линия ликвидуса на участке между эвтектикой при 82 % (ат.) Smи (Sm) показана штриховой линией. Данные о растворимостиAg в (Sm) отсутствуют.

Растворимость Sm в (Ag) при эвтектической температуре составляет ~2 % (ат.), 0,42 % (ат.) Sm, 0,72 % (ат.) . В работе предложено усредненное значение ~1 % (ат.) Sm. РастворимостьAg в (Sm) пренебрежимо мала.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
