Диаграмма состояния системы серебро – ртуть (Ag-Hg)

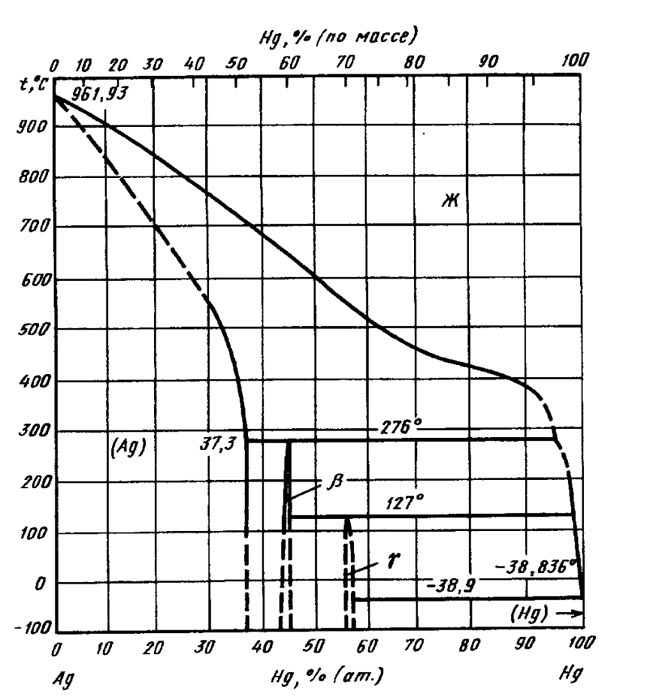

Диаграмма состояния системыAg—Hg изучена во всем интервале составов. На рис. приведена диаграмма, построенная на основании результатов микроструктурного, рентгеновского и термического анализов.

В системеAg—Hg существуют промежуточные фазы: фаза β, образующаяся по перитектической реакции при температуре 276 °С и содержании 44,65 % (ат.) Hg, и фаза γ, образующаяся по перитектической реакции при температуре 127 °С и содержании 55,7-57 % (ат.) Hg.

Растворимость Hg в (Ag) в твердом состоянии равна 37,3 % (ат.) при температуре 276 °С, фаза β имеет идеальную ГПУ решетку с параметрамиа = 0,296 нм и с = 0,481 нм . фаза γ обладает структуройγ-латуни с ОЦК решеткой; параметр решетки в узком интервале гомогенности изменяется от 1,003 до 1,005 ± 0,0002 нм .

В сплавах системы, содержащих более 35 % (ат.) Ag, при охлаждении наблюдается сильная тенденция к образованию метастабильного состояния.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
