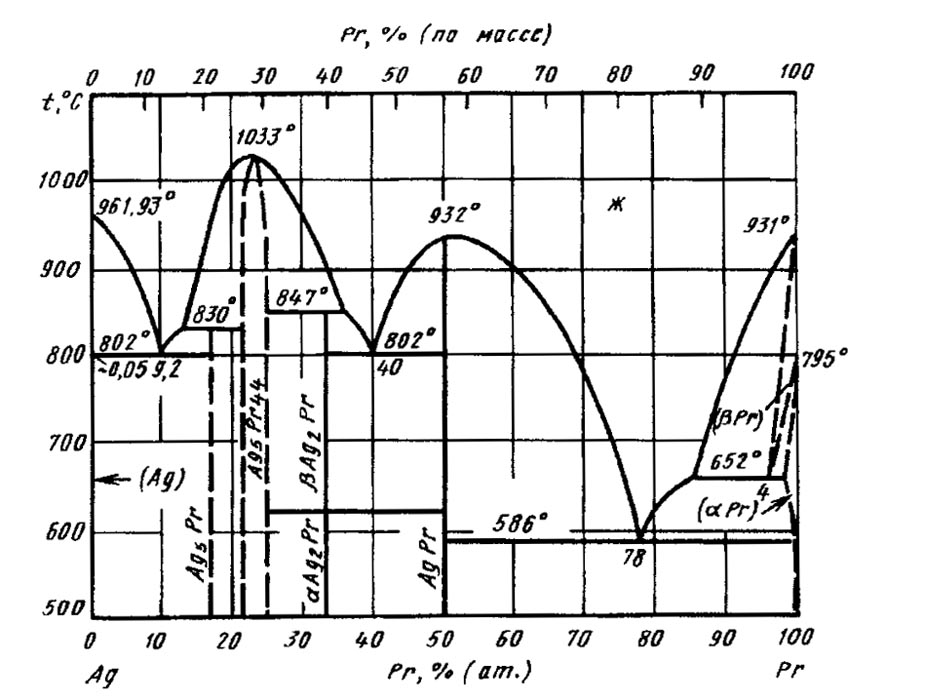

Диаграмма состояния системы серебро – празеодим (Ag-Pr)

Соединения Ag5Prи Ag2Pr образуются по перитектическим реакциям при температурах 830 и 847 ºС (855 °С ). СоединенияAg51Pr14 и AgPrплавятся конгруэнтно при 1033 и 932 °С. В сплавах системыAg—Рr протекают три эвтектических превращения: Ж ↔ (Ag) + Ag5Pr (802 °С и 9,2 % (ат.) Рг), Ж ↔Ag2Pr+ AgPr(802 °С и 40 % (ат.) Рг), Ж ↔ AgPr+ Рr (586 °С и 78 % (ат.) Рr или 595 °С и 80 % (ат.) Рr. Температураα β превращения Рr понижается от 795 до 652 ºС с увеличением содержания Agв сплавах до 4 % (ат.). Максимальная растворимостьAg в аРг установлена равной 1 + 0,5 % (ат.) при 646 °С.

Соединение Ag51Pr14 обладает гексагональной структурой (символ Пирсона ЛР65) с параметрами решеткиа =-1,2745 нм, с = 0,9420 нм. Полиморфное превращение в соединенииAg2Pr установлено при температуре 617 °С . Низкотемпературная модификация σAg2Pr имеет орторомбическую структуру типа СеСu2 с параметрамиа = 0,4781 нм, b= 0,7084 нм, с = 0,8196 нм; высокотемпературная модификация βAg2Prструктуру типа AlВ2 (символ Пирсона hP3, пр. гр. Р6/ттт), а = 0,4777 нм, с = 0,6867 нм. СоединениеAgPr имеет структуру типа CsCl (символ Пирсона сР2, пр. гр. Рт6т), а = 0,3736 нм.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
