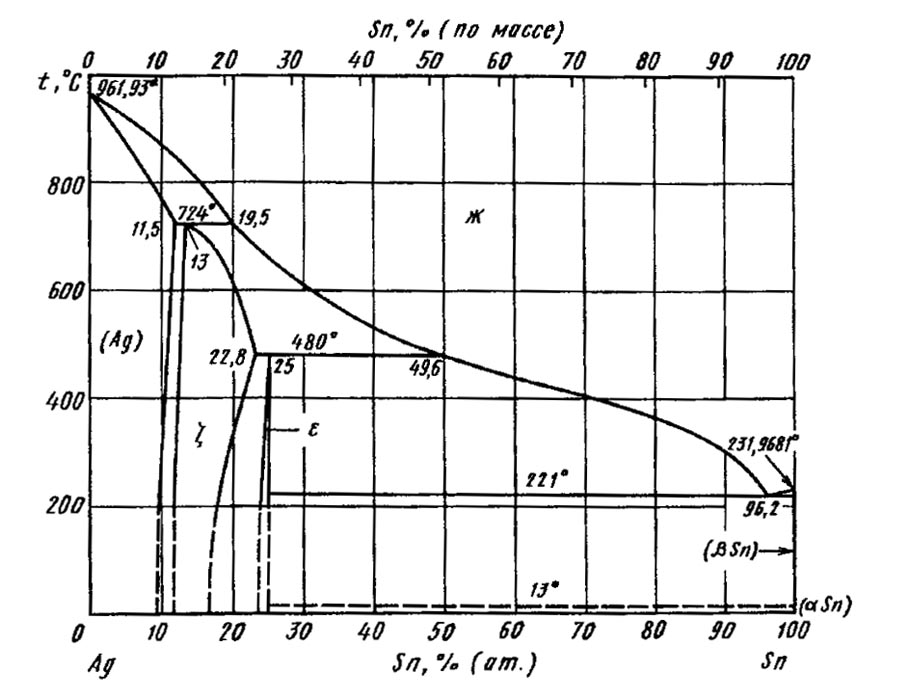

Диаграмма состояния системы серебро – олово (Ag-Sn)

В системе существуют твердые растворы на основе компонентов (Ag) и (Sn) и два соединенияζ и ε.

Фаза ε образуется по перитектической реакции Ж + ζ ↔ ε при температуре 724 °С и содержании 13 % (ат.), интервал гомогенности 12,2—22,5 % (ат.) Snпри температуре 500 °С; максимальное содержание Snв фазе ζ — 22,8 % (ат.) при температуре 480 °С.

Фаза ε образуется по перитектической реакции Ж + ζ ↔ ε при температуре 480 °С и содержании -25 % (ат.) Sn, область гомогенности соответствует 23,7—25 % (ат.) Sn.

Эвтектика ε + (Sn) образуется при температуре 221 °С и  содержит 96,2 % (ат.) Sn.

Растворимость Snв (Ag) изменяется от 11,5 % (ат.) при температуре 724°С (температуре перитектики) до -10,7; 10,3 и 9,9 % (ат.) при температурах 500, 400 и 300 °С, соответственно . Быстрой закалкой может быть получен пересыщенный твердый раствор (Ag) с 13 % (ат.) Sn. РастворимостьAgв (βSn) не превышает 0,09 % (ат.). Температура полиморфного (аллотропического) превращенияαSn↔ βSnс увеличением содержания Agв сплаве не меняется и остается равной 13 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
