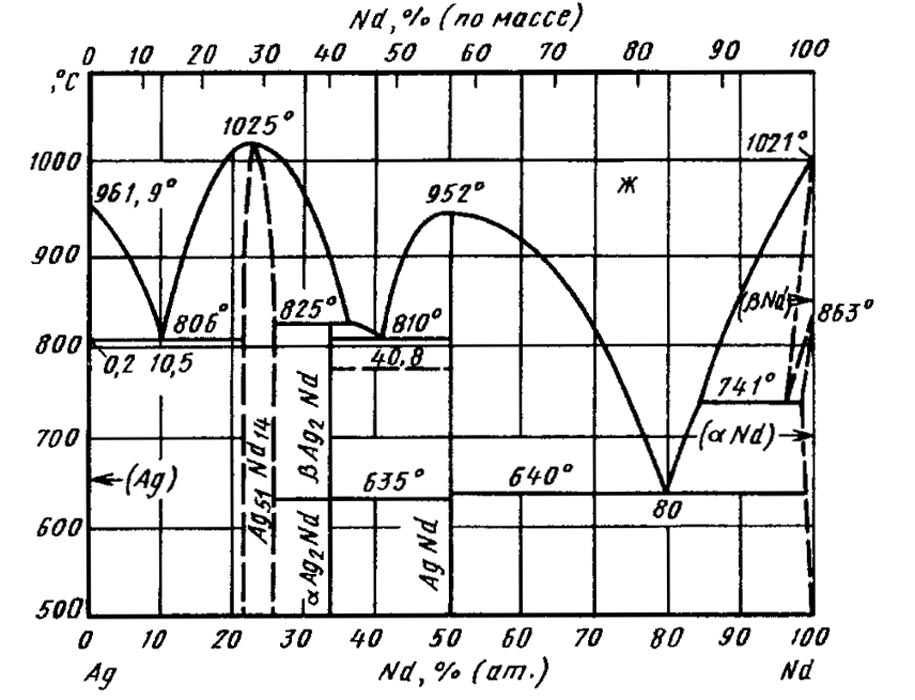

Диаграмма состояния системы серебро – неодим (Ag-Nd)

Диаграмма состоянияAgNd относится к эвтектическому типу с тремя интерметаллическими соединениями и незначительной взаимной растворимостью компонентов . Сплавы системы были получены способом дуговой плавки в инертной атмосфере и изучены методами металлографического, рентгеновского и дифференциального термического анализов. Литературные данные содержат разногласия относительно стехиометрии и температур образования интерметаллических соединений и температур эвтектических реакций. Установлено образование соединений: Ag51Nd14, плавящегося конгруэнтно при 1025 °С, Ag2Nd, образующегося по перитектической реакции при 825 ºС, и AgNd, плавящегося конгруэнтно при 952 ºС. В системе протекают следующие эвтектические реакции:

Ж ↔ (Ag) + Ag51Nd14 при 806 °С и 10,5 % (ат.) Nd;

Ж ↔ Ag2Nd+ AgNd    при 810 ºС и 40,8 % (ат.) Nd;

Ж ↔ AgNd+ aNd       при 640 °С и 80 % (ат.) Nd.

 Температуры образования соединенийAg3Nd, Ag2Ndи AgNd равны 995, 820 и 945 °С, соответственно; несколько отличаются и температуры эвтектических реакций, составляющие 805 °С (Ж ↔ Ag+ Ag3Nd); 810 °С (Ж ↔ Ag2Nd+ AgNd) и 650 ºС (Ж ↔ AgNd+ aNd). Установлено, что Ag,Nd подвергается полиморфному превращению при температуре 620 °С.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
