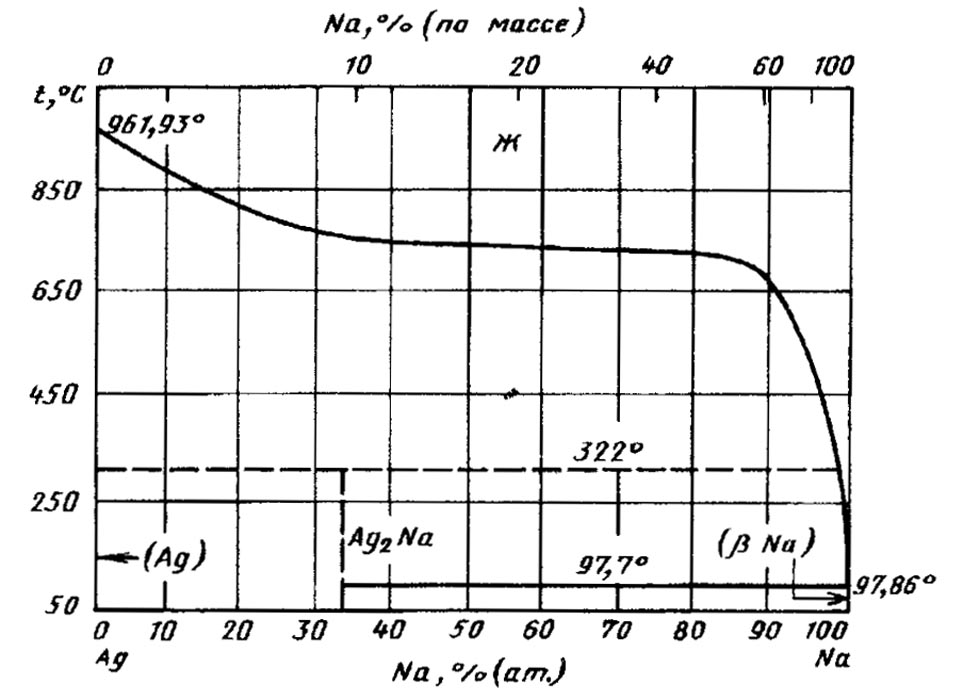

Диаграмма состояния системы серебро – натрий (Ag-Na)

Слабый наклон кривой ликвидуса по отношению к оси составов в интервале концентраций 30—95 % (ат.) Na указывает на тенденцию к расслаиванию в жидком состоянии, однако экспериментально расслаивание обнаружено не было. РастворимостьNaв твердом Agсоставляет -1 % (ат.), РастворимостьAg в твердом Naничтожно мала и при температуре плавленияNaравна 0,03 % (ат.).

Рентгеновские исследования сплавов системы позволили установить существование соединенияAg₂Na со структурой типа Cu₂Mg

(символ Пирсона cFIA, пр. гр. Fd3m, а = 0,792 нм).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
