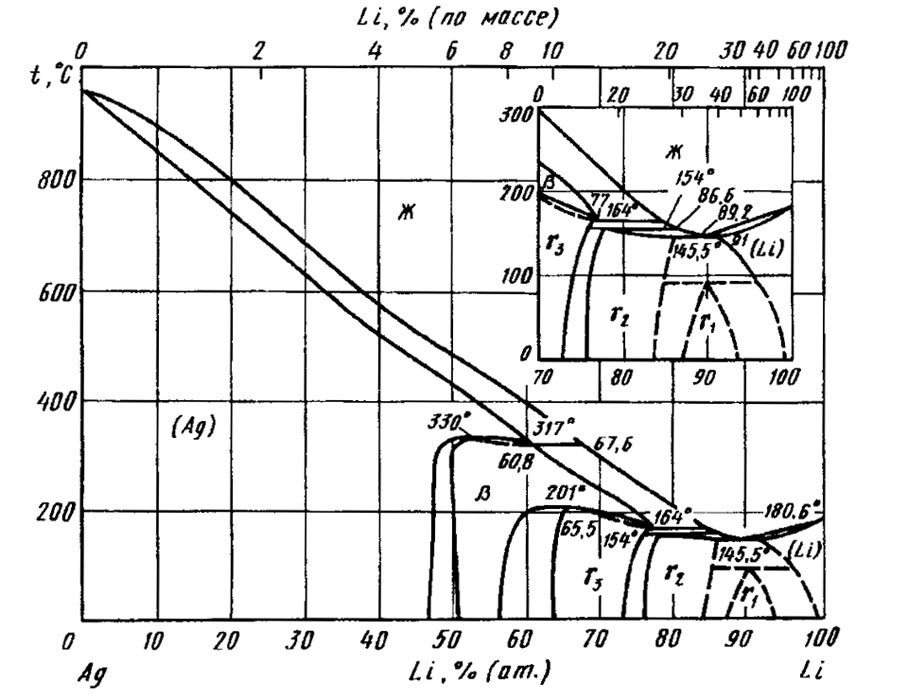

Диаграмма состояния системы серебро – литий (Ag-Li)

Li образует широкую область твердых растворов при добавлении к Ag. ЛегированиеLi твердого раствора (Ag) значительно уменьшает параметр ГЦК решеткиAg [с а = 0,40861 нм для Ag до а = 40530 нм для сплаваAg— 25 % (ат.) Li] . параметр кристаллической ОЦК решеткиLi также уменьшается по мере легированияAg ( с а = = 0,35093 нм для Li до а = 0,34928 нм для сплаваLi— 0,5 % (ат.) Ag).

В системе образуются фазы β, γ₃, γ₂и y₁ имеющие области гомогенности в интервале 50—56 % (ат.), 63,5—73 % (ат.), 76—84 % (ат.) и 88—92 % (ат.) Li, соответственно. Фаза β базируется на соединенииLiAg, изоструктурна CsCl (символ Пирсона сР2, ) с параметром решеткиа = 0,3169 нм при 49,88 % (ат.) Li.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
