Диаграмма состояния системы серебро – лантан (Ag-La)

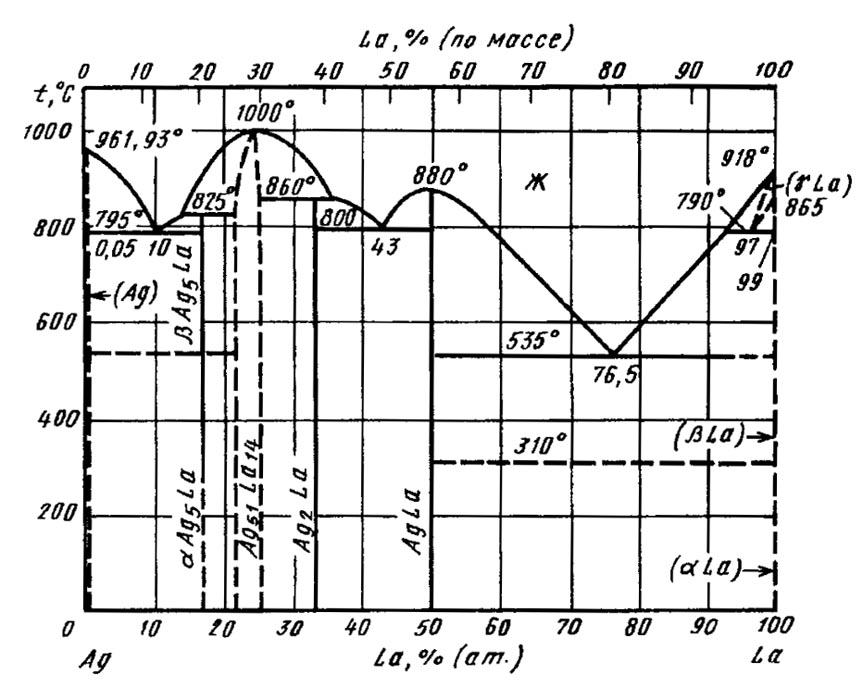

Диаграмма состояния системыAg—La, построена на основании результатов химического, дифференциального термического, металлографического и рентгеновского анализов. Сплавы для исследования были изготовлены в индукционной печи в атмосфере Аr из Ag чистотой 99,99 % (по массе) и La— 99,9 % (по массе).

В жидком состоянии компоненты неограниченно растворимы друг в друге. При понижении температуры в системе образуется четыре промежуточные фазы. СоединенияAg₅La и Ag₂La образуются по перитектическим реакциям при температурах 825 ± 5 и 860 ± 10 °С, соответственно. СоединениеAg₅Laимеет две модификации. СоединенияAg₅₁La₁₄ и AgLa кристаллизуются конгруэнтно при температурах 1000 ± 10 и 880 + 10 °С, соответственно. СоединениеAg₅₁La₁₄ имеет область гомогенности в интервале содержания La21,5—25 % (ат.).

Установлено, что ближайшим соединением со стороны Agявляется Ag₄La, образующееся по перитектической реакции при температуре 820 °С.

В системе кристаллизуются три эвтектики . В системе протекает также кататектическая реакция yLaЖ + β La при температуре 790 ± 10 °С. Максимальная растворимостьLaв (Ag) при эвтектической температуре 795 °С равна 0,05 % (ат.). Максимальная растворимостьAgпри температуре 790 °С в (γLa) составляет 3 ± 1 % (ат.), в (βLa) — 1 ± 0,5 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
