Диаграмма состояния системы серебро – кремний (Ag-Si)

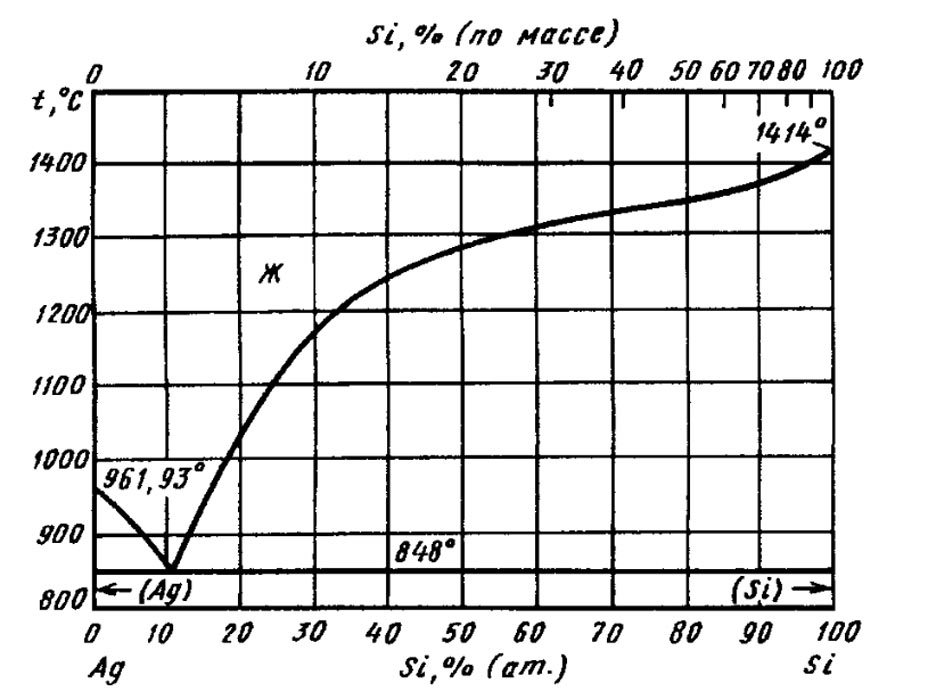

Диаграмма состоянияAg—Siпростого эвтектического типа. На рис. приведена обобщенная диаграмма состояния. Эвтектика образуется при температуре 830 °С и содержании 11,3 % (ат.) Si. Максимальная растворимостьAgв (Si) – 4*10^-4% (ат.) при температуре 1350 °С . Методом измерения удельного электросопротивления было установлено, что растворимостьSiв (Ag) при температурах менее 700 °С составляет -0,002 % (по массе).

В быстрозакаленных сплавах (скорость охлаждения 10⁵ К/с) происходит образование двух метастабильных фаз в богатой Agчасти диаграммы состояния. Это фаза с ГПУ структурой и параметрами решеткиа = 0,2870 нм; с = 0,4528 нм в интервале концентраций 5—25 % (ат.) Si, которая разлагается при нагреве до 100 °С ; а также фаза Ag₂Siс ромбической структурой и параметрами решеткиа — 0,556; b — 0,916; с = 0,849 нм при содержании -30 % (ат.) Si, которая стабильна до более высоких температур.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
