Диаграмма состояния системы серебро – кислород (Ag-O)

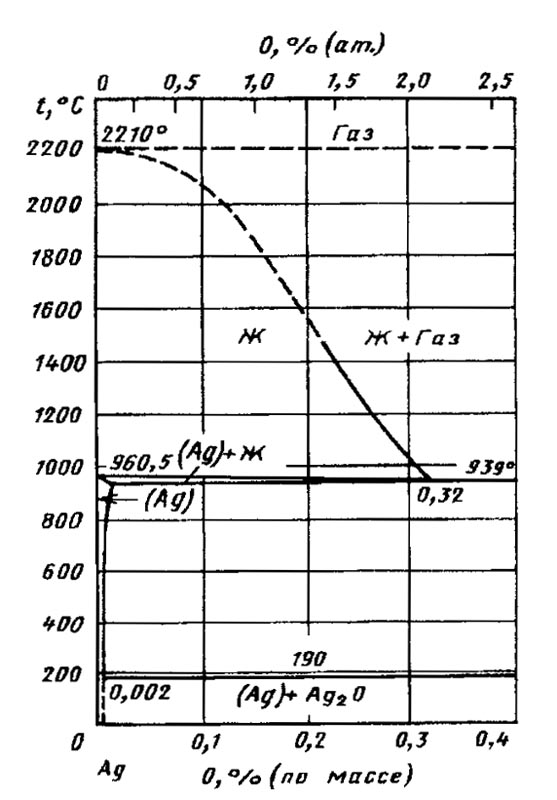

Часть диаграммы состояния этой системы при постоянном давлении 1,5· 10-7 МПа . Растворимость О в Ag при температуре 900 ºС составляет 0,041 % (ат.), при 200 ºС — 0,000022 % (ат.) . При температуре 150 °С образуется оксидAg2O, который диссоциирует при 230 °С . СоединениеAg2Oимеет кубическую решетку типа Cu2O, а = 0,4736 нм. СоединениеAgO существует в двух модификациях: тетрагональной (а = 0,4816 нм, с = 0,4548 нм) и моноклинной, взаимосвязь между которыми не найдена . По другим данным этот оксид имеет три модификации: кубическую (тип ZnS, а = 0,4816 нм, ГЦК (для металлических атомов) и орторомбическую. ОксидAgO2 имеет кубическую структуру типа NaCl(возможно типа KCN), а = 0,55нм.

С помощью термогравиметрического и микроструктурного анализов построена диаграмма системыAg—AgOв интервале давлений 0,02—70 МПа. При давлении 70 МПа и температуре 548 ºС кристаллизуется эвтектика, содержащая 40 % (мол.) Ag2O. При давлении ~1 ГПа температура плавленияAg2O предположительно равна 1000 ºС .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
