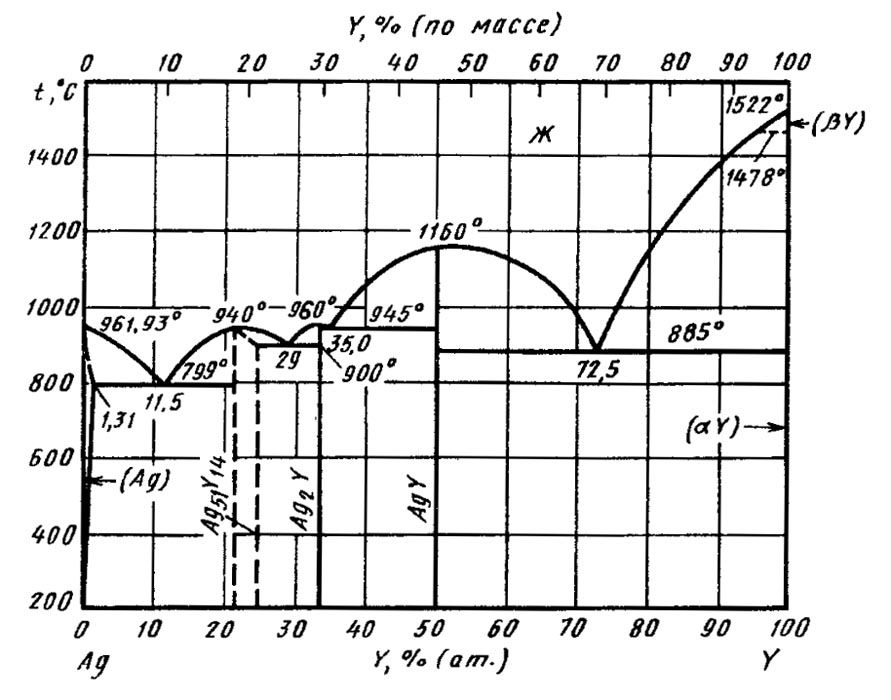

Диаграмма состояния системы серебро – иттрий (Ag-Y)

В системеAg—Υ образуются три интерметаллических соединения, плавящихся конгруэнтно. Богатая Ag фаза, содержащая 22,6 % (ат.) Y, плавится при 940 °С; Два других соединения идентифицированы как Ag₂Y (температура плавления 960 °С) и AgY температура плавления 1160 ºC.

На основании рентгеновских исследований сплавовAgс РЗМ имеется указание на образование соединенияAg₃Y, которое не учтено авторами работы. В системе протекают четыре эвтектических превращения: Ж ↔ (Ag) + Ag₅₁Y₁₄ при температуре 775 °С или 799 °С и содержании 11,5 % (ат.) Y, Ж ↔ Ag₅₁Y₁₄ + Ag₂Yпри 900 °С и 29,0 % (ат.) Y, Ж ↔ Ag₂Y+ AgYпри 945 °С и 35,0 % (ат.) Υ и Ж ↔ AgY+ (αΥ) при 885 ºС и 72,5 % (ат.) Υ .

Растворимость Υ в (Ag) менее 1 % (ат.) Υ при эвтектической температуре или 1,31 % (ат.) Υ , растворимостьAg в (Y) отсутствует.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
