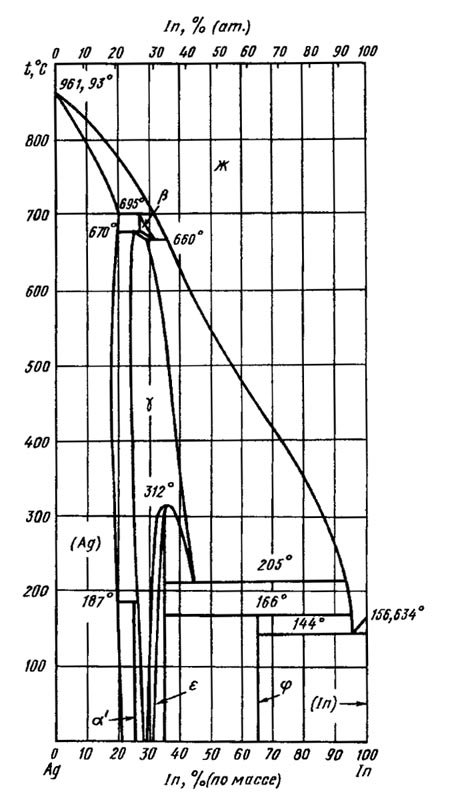

Диаграмма состояния системы серебро – индий (Ag-In)

В сплавах, богатых Ag, при температуре 695 °С из твердого раствора и жидкости образуется фаза β, которая при температуре 670°С вступает в перитектоидную реакцию с (Ag), что приводит к образованию фазы γ. Фаза γ при комнатной температуре гомогенна в интервале концентрации 29—29,7 % (по массе) In. При температуре 660 °С фаза β распадается на смесь γ + Ж. При температуре 205 °С аналогичный распад (кататектическая реакция) на смесь ε + Ж претерпевает фаза γ. При комнатной температуре фаза ε гомогенна в интервале концентраций 32,5—45 % (по массе) In. В процессе нагрева при 312  С наблюдается превращение ε > γ. При температуре 187 °С протекает реакция (Ag) + γ ↔ α', а при температуре 166 С — реакция ε + Ж ↔ φ. Фаза а' существует при содержании 26,2 % (по массе) In, а фаза φ — при 67 % (по массе) In. Эвтектика φ + (In) кристаллизуется при температуре 144 °С.

Максимальная растворимость Inв (Ag) достигает 19,5 % (по массе) и мало изменяется в интервале температур 700—200 °С.

Фаза γ обладает гексагональной решеткой (а=0,2961 нм, с= = 0,4778 нм). Фаза ε отвечает соединению Ag₂Inи имеет кубическую решетку, параметр которой в области гомогенности изменяется в пределах 0,9878-0,9887 нм.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
