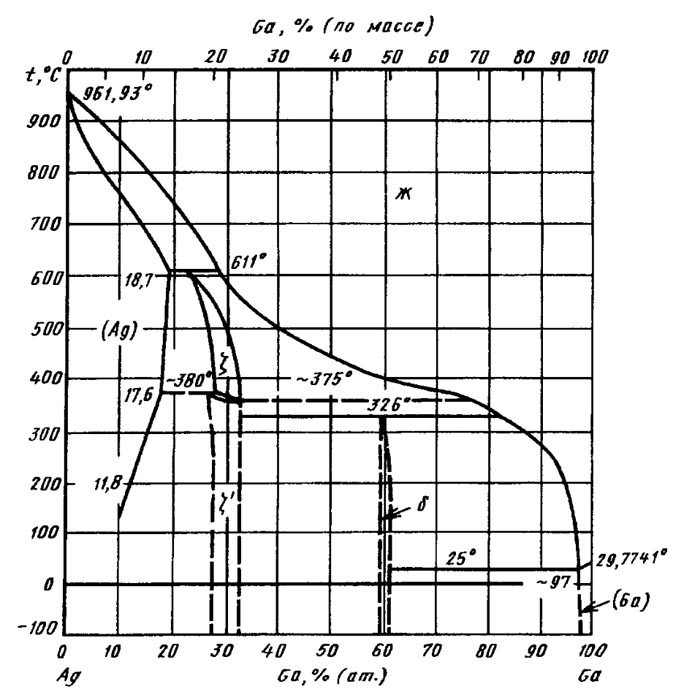

Диаграмма состояния системы серебро – галлий (Ag-Ga)

В системе установлено существование трех фаз ζ, ζ' и δ и твердых растворов на основе Agи Ga.

Фаза ζ образуется по перитектической реакции при температуре 611 °С, она стабильна в интервале температур 611—380 °С. При температуре ниже 380 С фаза ζ переходит в фазу ζ' — твердый раствор на основе соединения Ag₅Ga₂. Фазы ζ и ζ' — электронные соединения типа 3/2. Обе фазы имеют гексагональные плотноупако-ванные структуры с параметрами решетки а = 0,2930 нм, с = = 0,4747 нм (С); а= 0,780 нм, с = 0,288 нм (ζ').Фаза Ag₂Ga₃(δ) образуется по перитектической реакции при температуре 326 °С и гомогенна в очень узкой области составов.

Растворимость Gaв (Ag) снижается от 18,7 %(ат.) при температуре 611 °С до 17,6 % (ат.) при температуре 380 С и 11,8 % (ат.) при температуре 211 С. Растворимость Agв (Ga) равна ~3 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
