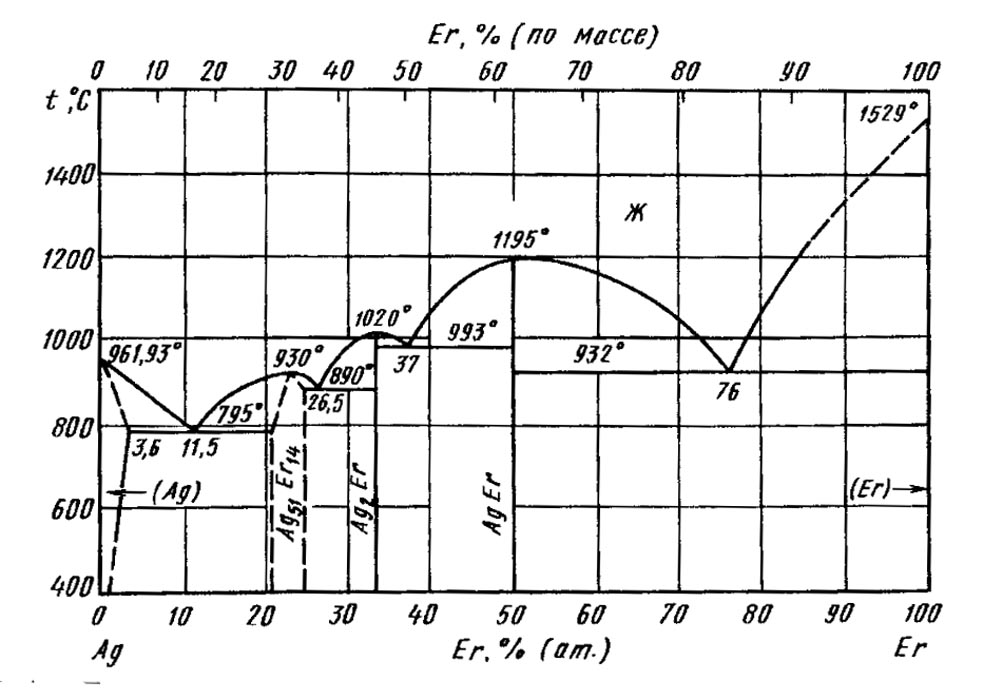

Диаграмма состояния системы серебро – эрбий (Ag-Er)

Система Ag—Еr исследована во всей области концентраций . При изготовлении образцов использовали Agчистотой 99,9993 % (по массе) и Еr чистотой более 99 % (по массе). Сплавы синтезировали методом дуговой плавки в аргоне. Отжиг сплавов в зависимости от состава проводили при температуре 750—950 °С с последующей закалкой в воде.

В системе обнаружено три соединенияAg₃Er, Ag₂Erи AgEr, плавящихся конгруэнтно при температуре 930, 1020 и 1195 °С, соответственно, и четыре эктектические реакции при содержании Еr 11,5, 26,5, 37 и 76 % (ат.) и при температурах 772, 890, 993 и 932 С, соответственно. При изучении кристаллической структуры установлен состав богатого Agсоединения, соответствующей формулеAg₅₁Er_]4 .

На основании данных дифференциального термического анализа температура эвтектики (Ag) + Ag₅₁Er₁₄ определена равной 795 С, а растворимость Еr в (Ag) при этой температуре составляет 3,6 % (ат.). Максимальная растворимость Ег в (Ag) равна 5 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
