Производится обновление сайта. Приносим извинения за возможные неудобства.

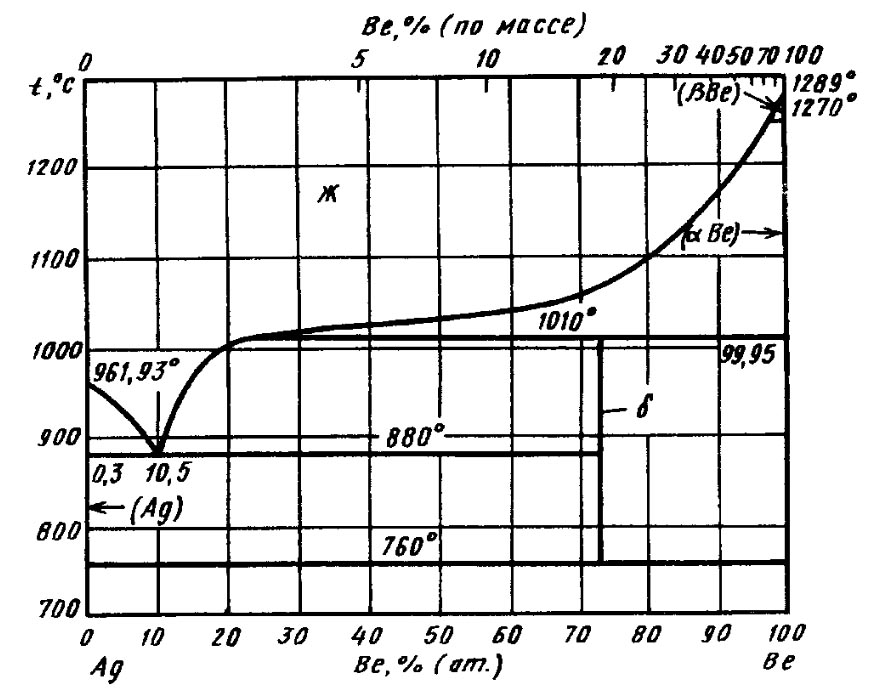

Диаграмма состояния системы серебро – бериллий (Ag-Be)



Результаты различных исследований системы Ag—Beобобщены в раде работ , данные которых незначительно различаются между собой в части температур и составов нонвариантных превращений. Приводимый вариант системы Ag—Be составлен с учетом всей имеющейся информации.
В системе установлено существование твердых растворов на основе исходных компонентов (Ag), (α Be), (βBe) и δ-фазы (AgBe2), образующейся по перитектической реакции Ж + (аВе) » δ при температуре 1010 °С и концентрации Be~ 73 % (ат.) и смещенной от стехиометрического состава. Фаза δ распадается по эвтектоидной реакции δ ↔ (Ag) + (αBe) при температуре 760 °С и, возможно, имеет область гомогенности.
Плато на кривой ликвидус указывает на возможность существования в районе концентраций 30—70 % (ат.) Beсоединений, плавящихся инконгруэнтно. Высказано предположение, что эти фазы либо являются метастабильными, либо тройными, стабилизируемыми примесными элементами.
В системе также проходят нонвариантные равновесия эвтектического типа Ж ↔(Ag) + δ при содержании Be10,5 % (ат.) при температуре 880 °С , а также перитектического типа Ж + (δВе) ↔ (αВе) при температуре 1265 °С.
Растворимость Beв (Ag)  составляет 3,5 % (ат.) при температуре 881 °С и 1,6 % (ат.) при температуре 760 °С.



Диаграмма состояния системы серебро – бериллий (Ag-Be)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
