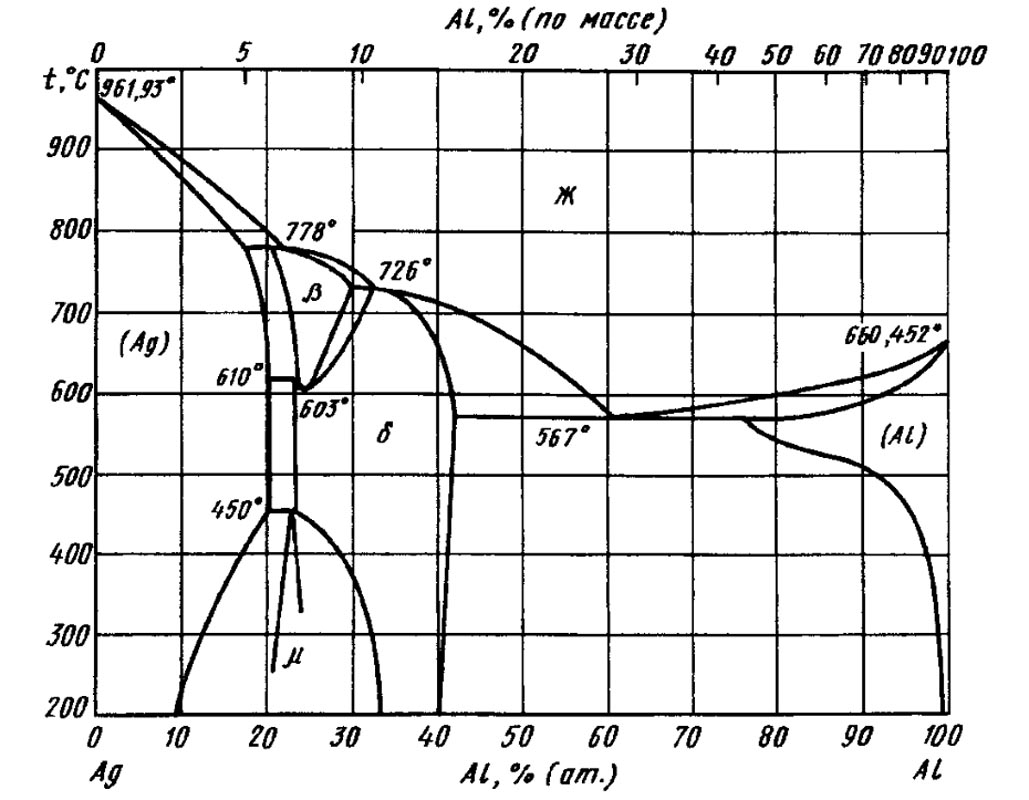

Диаграмма состояния системы серебро – алюминий (Ag-Al)



В системе образуются твердые растворы на основе исходных компонентов (Ag) и (Аl) и три промежуточные фазы — β, δ, μ. Фазы β и δ образуются по перитектическим реакциям и имеют области гомогенности, простирающиеся от 20,5 % (ат.) ΑΙ при 779 °С до 29,8о % (ат.) Аl при 727 °С (для фазы β) и от 23,5 % (ат.) Аl при 611 °С до 41,9 % (ат.) Аl при 567 °С (для фазы δ). Фаза μ образуется по перитектоидной реакции и ее область гомогенности составляет 21,2-24,3 % (ат.) Аl при 300 °С.

Максимальная растворимость Аl в (Ag) составляет 20,34 % (ат.) при 610 °С или 20,4 % (ат.) при 450 °С ; максимальная растворимостьAg в (Аl) составляет 23,8 % (ат.) при 566 °С или 23,5 % (ат.) при 567 °С .

Исследовано влияние давления (атмосферное, 2,2 и 3 ГПа) на строение диффузионных слоев Ag—ΑΙ. С увеличением давления температура эвтектического превращения Ж ↔ (Ag) + δ повышается, а растворимостьAg в (Аl) понижается.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
