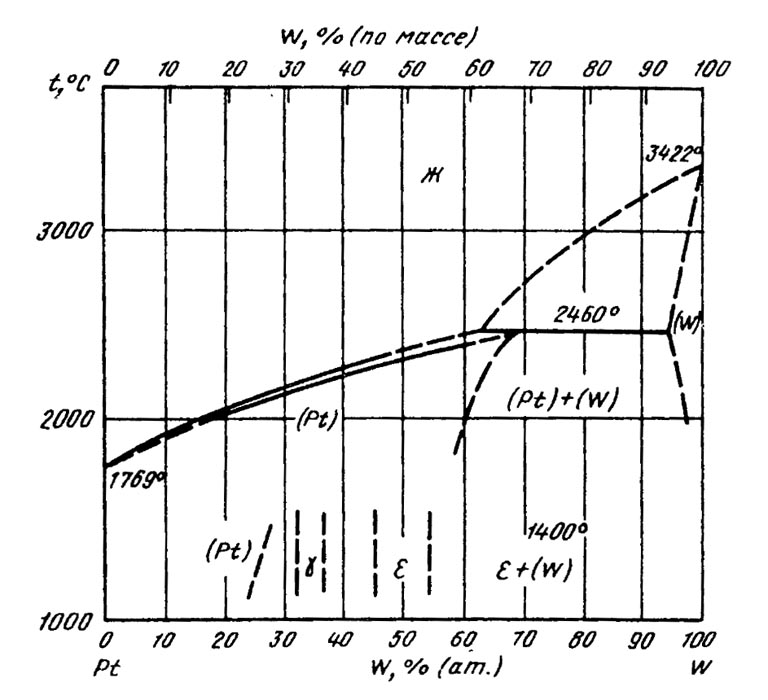

Диаграмма состояния системы платина-вольфрам (Pt-W)

Диаграмма состоянияPt-W приведена на основании обобщения результатов ранее опубликованных работ и проведенного специально рентгеноструктурного и микрорентгеноспектрального исследования сплавов платины при температуре 1400 ° С.

Подтверждено, что системаPt-W перитектического типа, в перитектическом равновесии при 2460 °С участвуют только два граничных твердых раствора (Pt) и (W). При этом отмечается, что растворимостьWв (Pt) составляет -60 % (ат.), Ptв (W) - не более 3,5-5 % (ат.).

При низких температурах -1400 °С в твердом состоянии обнаружены две фазы, границы существования которых требуют уточнения. Фаза γ по химическому составу и кристаллической структуре аналогична фазе β(Pt₃Mo) в системеPt-Mo, имеет тетрагональную решетку с параметрамиа = 0,3895;с - 0,3943 нм (в спеченном сплаве) a= 0,3896;с = 0,3933 нм (в сплаве дуговой плавки) при 35 % (ат.) W. Фаза ε аналогична фазе β(Pt₃Mo₂) и имеет гексагональную решетку типа Mg (символ Пирсона hP2,) с параметрамиа - 0,2796; с - 0,4493 нм в спеченном сплаве при 50 % (ат.) Wи а = 0,279; с - 0,450 нм в сплаве дуговой плавки при 70%(ат.) W.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
