Диаграмма состояния системы платина-ванадий (Pt-V)

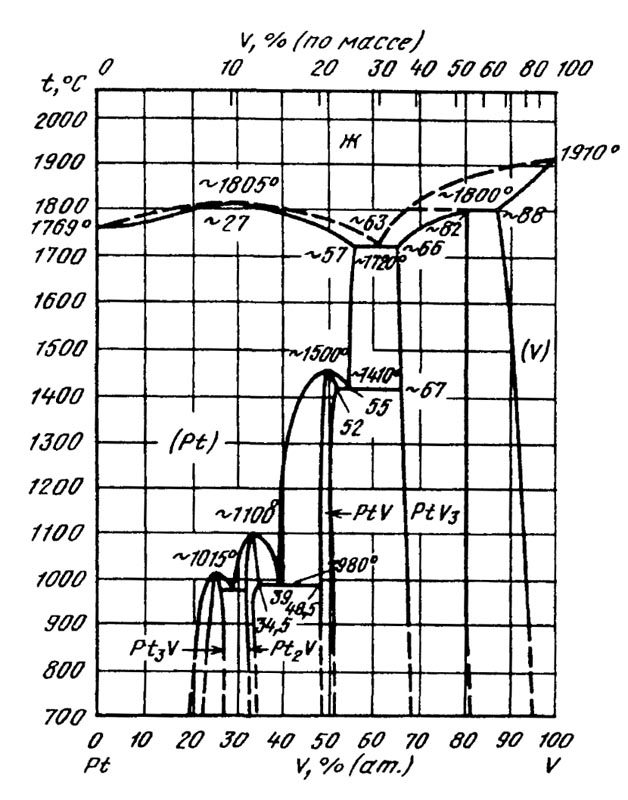

Диаграмма состоянияPt-V построена на основании данных дифференциального термического, микро- и рентгеноструктурного анализов. Система характеризуется образованием четырех промежуточных фаз и широких областей ограниченных твердых растворов на основе исходных компонентов. При понижении температуры в твердом состоянии конгруэнтно образуются соединенияPt3V, Pt2Vи PtV при температурах -1015, 1100 и 1500 °С, между соединениями наблюдаются эвтектоидные равновесия: (Pt)↔ Pt3V+ Pt2Vпри температуре -970 °С; (Pt) ↔Pt2V+ PtVпри -980 °С и 39 % (ат.) V; (Pt) ↔ PtV+ PtV3 при -1410 °С и 55 % (ат.) V.

Соединение PtV3 кристаллизуется из расплава по перитектической реакции Ж + (V) ↔PtV3 при температуре -1800 °С и концентрации 82 % (ат.) V. Область гомогенностиPtV3 располагается при концентрации -66-82 %(ат.) Упри температуре 1720 °С и -67-82% (ат.) V при 1410 °С. Кроме того, в литературе имеются данные об образовании в системеPt-V мета стабильных фаз, которые, возможно, стабилизируются примесями внедрения . Между соединениемPt3Vи [Pt] наблюдается эвтектическое равновесие при температуре -1720 °С и концентрации 63 % (ат.) V. Максимальная растворимость V в Ptпри температуре эвтектики составляет -57 % (ат.) . Температуры плавления твердых растворов на основе [Pt] проходят через максимум при температуре -1805 °С и концентрации -27 % (ат.) V.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
