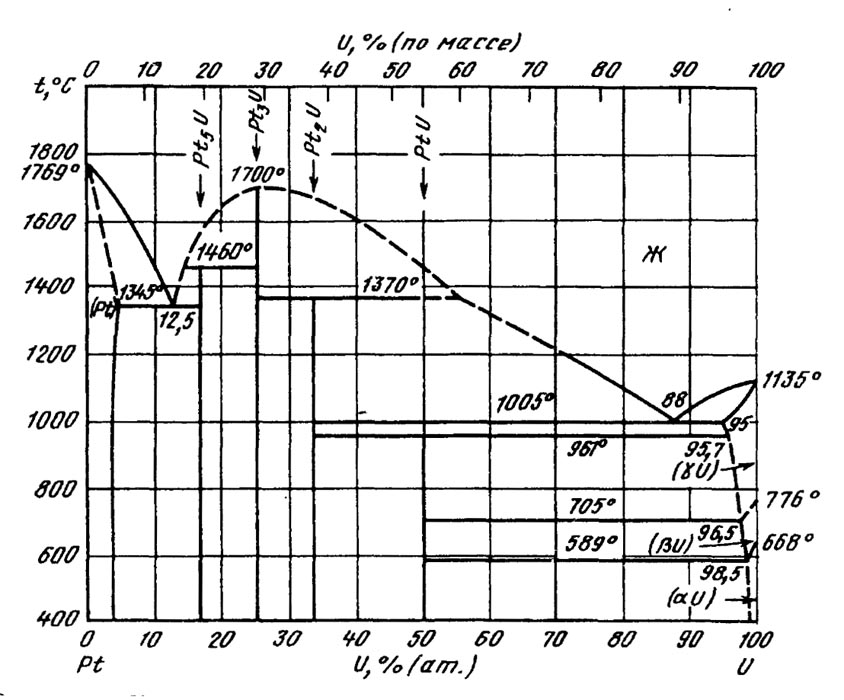

Диаграмма состояния системы платина-уран (Pt-U)

Диаграмма состоянияPt-U построена на основании данных дифференциального термического, микро- и рентгеноструктурного анализов, измерения твердости . В системеPt-Uустановлены четыре промежуточные фазы: PtU, Pt2U, Pt3Uи Pt5U.

Соединение Pt3U кристаллизуется из расплава конгруэнтно при температуре 1700 °С; фазы Pt2Uи Pt5U образуются по перитектическим реакциям при температурах 1370 °С или 1220 °С  и 1460 °С соответственно; соединениеPtU образуется в твердом состоянии в результате перитектоидной реакции при температуре 961 °С . В системе наблюдаются две эвтектические реакции:

Ж ↔(Pt) + Pt5Uпри 1345 °С и 12,5 % (ат.) U; Ж ↔ Pt2U+ (YU) при 1005 °С и 88 % (ат.) U.

Максимальная растворимостьUв (Pt) при эвтектической температуре 1345 °С составляет 4,5 % (ат.), при комнатной температуре - 4 % (ат).

В твердых растворах на основе U установлены эвтектоидные превращения: (γU) - (βU) + PtU при температуре 705 °С и концентрации 96,5 % (ат.) U; (βU) ↔(αU) + PtU при температуре 589 °С и концентрации 98,5 % (ат.) U. Максимальная растворимостьPtв (γU) составляет - 5 % (ат.); в (βU) -2,35 %; в (αU) -0,9 % (ат.).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
