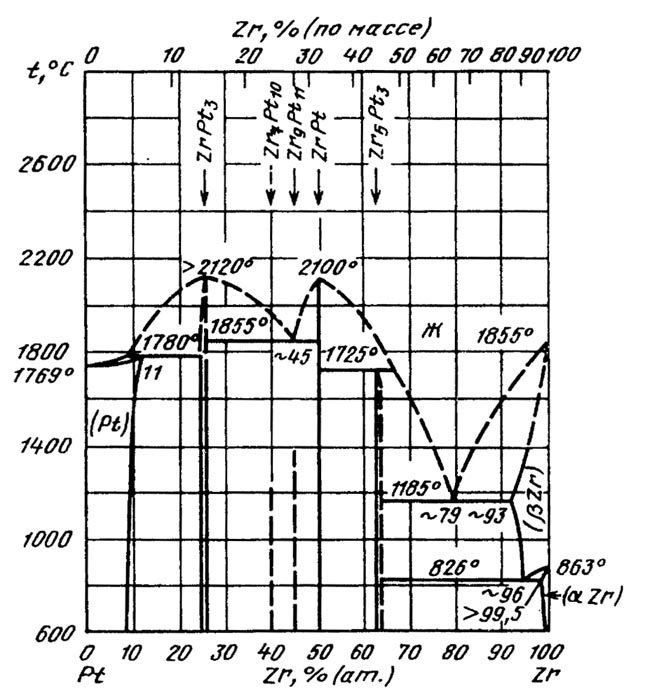

Диаграмма состояния системы платина-цирконий (Pt-Zr)

Исследование диаграммы состоянияPt-Zr выполнено методами микроскопического и рентгеновского анализов, а также определения температуры солидуса (начинающееся плавление) и дифференциального термического анализа измерения твердости и микротвердости , рентгеновского анализа . В системе найдены соединенияZrPt3, ZrPt, Zr5Pt3, Zr9Pt11, Zr7Pt10. было установлено, что в действительности фаза, которой был приписан составZr2Pt, отвечает стехиометрииZr5Pt3. Обнаружена также фаза типа Ti2Ni, возникновение которой связано с присутствием кислорода в сплавах, и фаза ZrPt1+x, стабильная только при высоких температурах. Эти фазы на диаграмме не указаны. Установлено существование соединенийZr9Pt11 . соединенияZrPt3 и ZrPt плавятся конгруэнтно: ZrPt3 при >2120 °С,  эвтектика между этими соединениями плавится при 2000 °С. СоединениеZr5Pt3 (Zr2Pt) образуется по перитектической реакции при 1725 °С . Платина понижает температуру превращения (βZr) ↔(αZr). При 1185 °С происходит эвтектическая реакция Ж » (pZr) + Zr5Pt3, при 826 °С - эвтектоидный распад (pZr) ↔ (aZr) + Zr5Pt3. РастворимостьPtв (PZr) около 7 % (ат.) при температуре эвтектической реакции, уменьшается до ~4 % (ат.) при температуре эвтектоидной реакции. В (αZr) растворяется 0,5%(ат.)Рt.

Температура плавленияPtповышается при растворенииZrи при 1780 °С происходит перитектическая реакция Ж + ZrPt3 ↔ (Pt). РастворимостьZrпри перитектической температуре составляет 11 % (ат.) и уменьшается до 10 % (ат.) при 1500 °С .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
