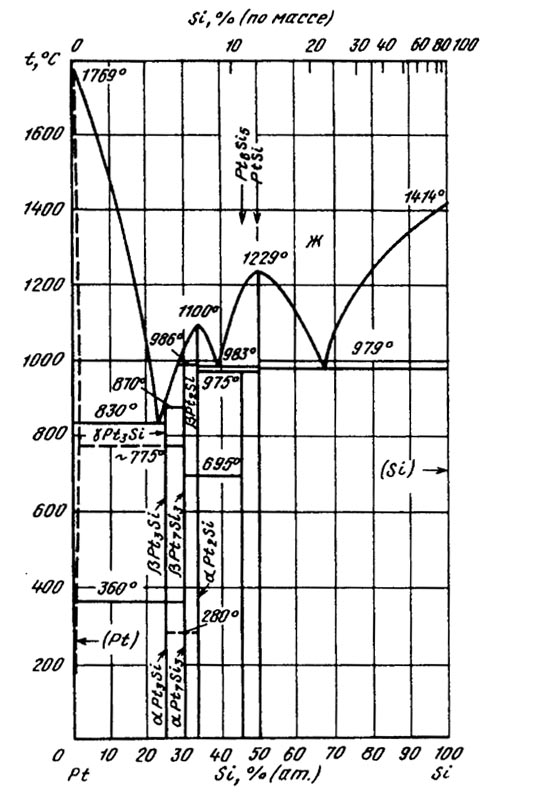

Диаграмма состояния системы платина-кремний (Pt-Si)

Диаграмма состоянияPt-Si построена по совокупности данных работ. Исследования проведены методами дифференциального термического, микроструктурного и рентгеноструктурного анализов.

В системе установлено существование пяти промежуточных фаз: Pt3Si, Pt7Si3 (PtI2Si5), Pt2Si, Pt6Si5, PtSiи предполагается соединениеPt4Si. СоединенияPt2Siи PtSiплавятся конгруэнтно при температурах 1100 и 1229 °С соответственно. СилицидыPt3Siи Pt7Si3 образуются по перитектическим реакциям при температурах -870 и 986 °С соответственно; силицидPt6Si5 образуется в твердом состоянии по перитектоидной

реакции при температуре 975 °С. СилицидPt3Siсуществует в трех модификациях; температуры переходаα^β и β-*γ для Pt3Siсоставляют 360±20 и 775 °С соответственно . Фазы Pt7Si3 (Ptl2Si5) и Pt2Siсуществуют в двух модификациях, температуры полиморфного превращения 280 °С и 695±5 °С .

Ptпрактически не растворяется в (Si). РастворимостьSiв (Pt) при температуре эвтектики 830 °С составляет 1,4 % (ат.) .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
