Диаграмма состояния системы платина-иттербий (Pt-Yb)

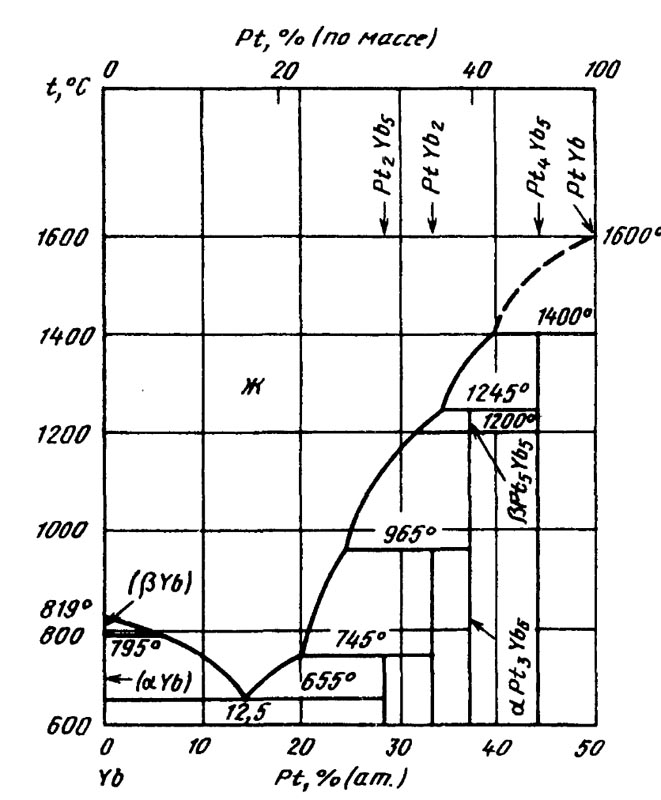

Диаграмма состоянияPt-Yb в интервале концентраций 0-50 % (ат.) Υ  построена на основании данных дифференциального термического, металлографического и рентгеноструктурного анализов. Для исследования использованы Ptчистотой 99,99 % (по массе) и Ybчистотой 99,91 % (по массе).

В исследованном интервале концентраций в системеPt-Ybподтверждено существование пяти промежуточных фаз, из которых соединениеPtYb кристаллизуется, вероятно, конгруэнтно непосредственно из расплава при температуре -1600 °С. СоединенияPt₂Yb₅, PtYb₂, Pt₃Yb₅ и Pt₄Ybcобразуются по перитектическим реакциям при температурах 745, 96з, 1245 и 1400 °С соответственно. Для СоединенияPt₃Yb₅ обнаружено полиморфное превращение при температуре 1200 °С.

Также указано на существование еще нескольких соединений, более богатых Pt. В сплавах системыPt-Ybсуществует эвтектическое равновесие: Ж↔ (pYb) + Pt↔Yb₅при температуре 635 °С и концентрации 12,5 % (ат.) Pt.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
