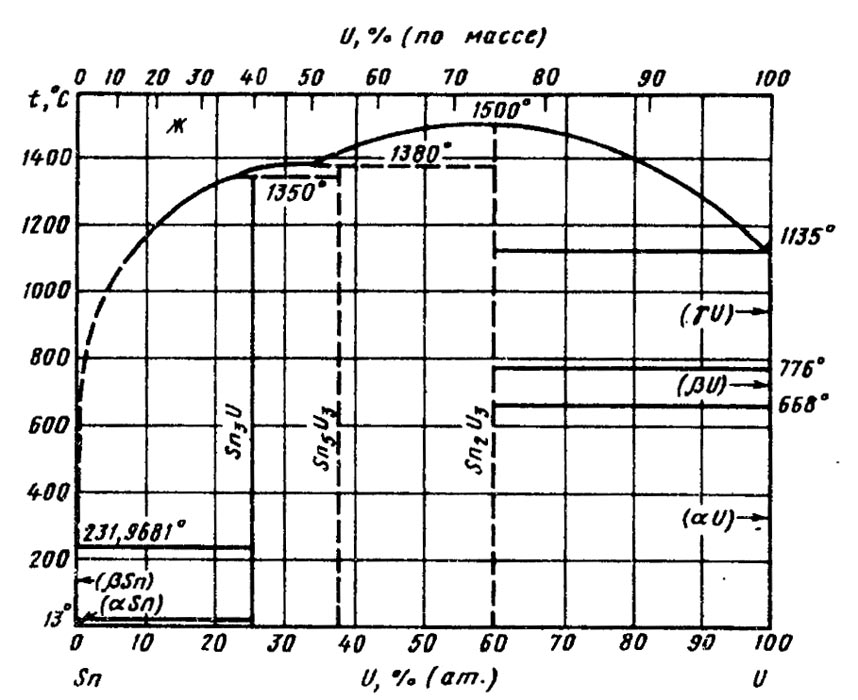

Диаграмма состояния системы олово - уран (Sn-U)

В системе образуются соединенияSn₃U, Sn₅U₃, Sn₂U₃. Найдены соединенияSnU, Sn₂U, Sn₇U₃, составы которых определены приблизительно. На обобщенной диаграмме состояния, построенной с учетом расчетных данных , эти результаты не нашли отражения.

Соединение Sn₃U образуется по перитектической реакции Ж + + Sn₅U₃ ↔ Sn₃U при температуре 1350 °С. Sn₃U имеет структуру типа AuCu₃ (символ Пирсона сР4,)с параметром решеткиа - 0,46089 нм.

Соединение Sn₅U₃ образуется по перитектической реакции Ж + Sn₂U₃ ↔ Sn₅U₃ при температуре 1380 °С. СоединениеSn₂U₃ предположительно плавится конгруэнтно при 1500 °С. Надежность представленных схем образования соединенийSn₂U₃ и Sn₅U₅ остается под сомнением из-за трудностей постановки прямого эксперимента по причине пирофорности этих соединений, высокой их испаряемости и приблизительности составов.

Взаимная растворимостьU и Sn крайне незначительна во всех модификациях. Характер фазовых превращений при легированииUоловом ввиду почти полного отсутствия растворимости остается неустановленным с точки зрения изменения температурα ↔ β и β ↔γ полиморфных превращений.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
